Especificaciones
Number modelo :
TFT-H050A11FWIST5C20
Lugar del origen :
Dongguan, China
MOQ :
2
Condiciones de pago :
LC, D/A, T/T, D/P, Western Union, MoneyGram
Capacidad de la fuente :
99999
Plazo de expedición :
25 días
Descripción

5 pulgadas TFT LCD IC ST7701S con la pantalla táctil Module/480x854 Dots/TFT-H050A11FWIST5C20

Parámetros del producto


Pulgada de la talla 5,0 de la exhibición
Perspectiva - perspectiva completa
Brillo del contraluz - 550cd/m2
Número pin del método de la conexión - 20+6PIN
Interfaz - MIPI
Temperatura de funcionamiento - (- 20~70℃)
Voltaje de fuente - 3.3V

Característica general

Artículo Valor estándar Unidad
Tamaño de la exhibición 5,0 Pulgada
Número de pixeles 480 (H) x3 (RGB) *854 (V) puntos
Área activa 61,6320 (H) * 109,6536 (V) milímetro

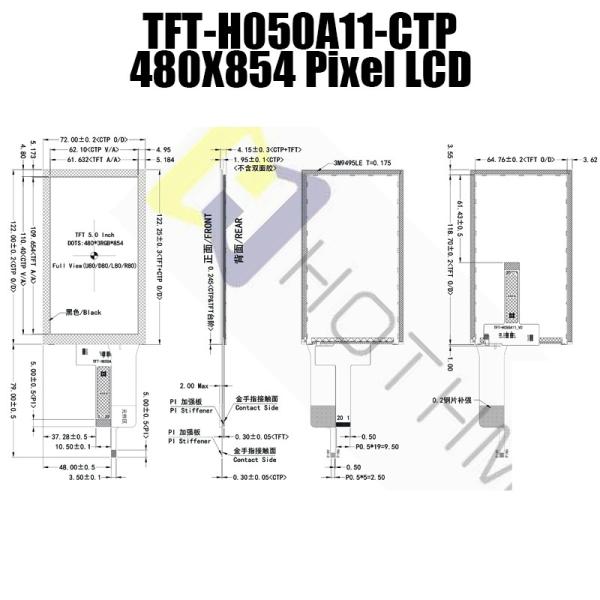

Dimensión del esquema

72,00 (H) * 122,245 (V) * 4,15 (D)

milímetro
Dirección de visión En punto lleno -
Interfaz

Carril de MIPI 1

Carril de MIPI 2 (defecto)

 -
Conductor IC ST7701 -
Conductor Condition VCI=3.3V, IOVCC=1.8V V
Backlight-1 Maneras blancas del serial 2 de LED/12 PCS/6 PCS paralelas -
Panel táctil Whitout TP Pizca RTP √ del CTP de la pizca -
Conductor IC del CTP GT911 -
Conductor Condition del CTP TP-VDD=3.3V V
Temperatura de la operación -20 ~ 70 ℃
Temperatura de almacenamiento -30 ~ 80 ℃

CTP Pin_SIGNAL

1 CTP-RES
2 CTP-VDD
3 Tierra
4 CTP-INT
5 CTP-SDA
6 CTP-SCL

TFT Pin Description

Pin NO. Símbolo Descripción
1 NC Ningún conecte
2 LED_K Cátodo del LED
3 NC Ningún conecte
4 LED_A Ánodo del LED
5 NC Ningún conecte
6 VCI Poder análogo
7 IOVCC Fuente de alimentación para el sistema de la entrada-salida
8 TE/NC Ningún conecte
9 RESX TFT reajustó el Pin
10 Tierra Tierra
11 D1P Datos diferenciados positivos de MIPI DSI
12 D1N Datos diferenciados negativos de MIPI DSI
13 Tierra Tierra
14 DCKP Reloj diferenciado positivo de MIPI DSI
15 DCKN Reloj diferenciado negativo de MIPI DSI
16 Tierra Tierra
17 D0P Datos diferenciados positivos de MIPI DSI
18 D0N Datos diferenciados negativos de MIPI DSI
19 Tierra Tierra
20 Tierra Tierra

Descripción de producto

El TFT-H050A11FWIST4C20 es monitor TFT-LCD ancho de la temperatura IPS de 5,0 pulgadas con la pantalla táctil capacitiva proyectada con una resolución de los pixeles 480x854. El módulo tiene ST7701 conductor incorporado IC y apoya el interfaz de MIPI. TFT-H050A11FWIST4C20 adopta el panel del IPS, que tiene la ventaja de un ángulo de visión más amplio, se fue: 80/right: 80/up: 80/down: 80 grados (de típico), 800:1 del coeficiente de contraste (típico), valor (típico) de los liendres del brillo 500), el panel del resplandor, relación de aspecto del 16:9. La pantalla táctil tiene GT911 incorporado IC, que apoya el interfaz de I2C y la función multi-touch. El modelo H050A11 tiene un panel táctil capacitivo proyectado (CTP), solamente ninguna opción del panel táctil (TFT-H050A11FWIST5N20). El voltaje de fuente (VCC) del TFT-H050A11FWIST4C20 es 3.0V a 3.6V, con un valor típico de 3.3V. Puede trabajar en temperaturas de -20°C a +70°C y temperaturas de almacenamiento de -30°C a +80°C.

Palabra clave de la búsqueda: tft 5, tft 5", 5 tft lcd, 5" tft lcd, tft lcd, tft lcd 5, exhibición de 5 tft, 5" de 5 pulgadas exhibición del tft, exhibición del tft de 5 pulgadas, exhibición 5, exhibición 5 del tft del tft

pantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadaspantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadas

pantalla táctil de 550cd/M2 MIPI TFT LCD IC ST7701S módulo de TFT LCD de 5 pulgadas

TFT-H050A11FWIST5C20.pdf
