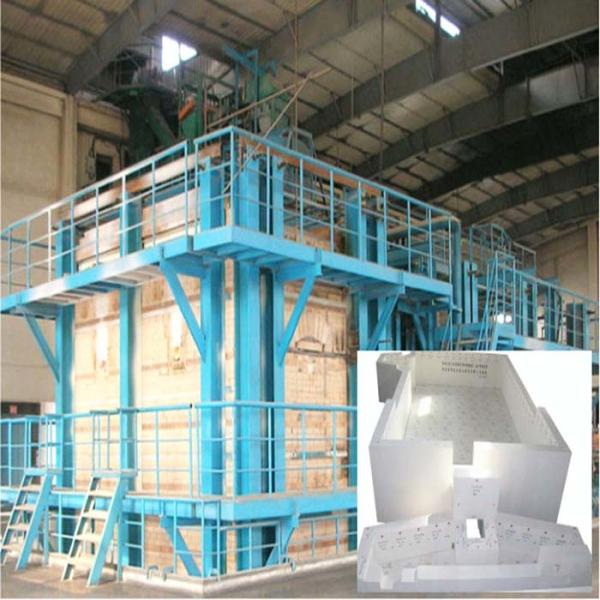

Horno de extremo de 30TPD con gas natural para vidrio de envases Flint


1. Breve descripción

Un horno de extremo (también llamado horno de puerto final o horno en forma de herradura) es una unidad de procesamiento térmico industrial donde los quemadores de combustión se colocan en uno o ambos extremos de la cámara del horno. El flujo de gas caliente de la combustión se mueve a lo largo de la dirección del horno, transfiriendo calor a través de un horno de fusión de vidrio diseñado con puertos de combustión dispuestos longitudinalmente y una trayectoria de llama en forma de U.
El horno de extremo tiene un área de cobertura de llama pequeña, la inversión de la llama produce fluctuaciones periódicas de temperatura y movimiento de puntos calientes.

Además, el número de puertos limita el ancho del horno y la escala del horno. El horno de extremo es adecuado para fabricar todo tipo de productos huecos (botellas, frascos, recipientes, instrumentos químicos, carcasas de burbujas, tubos de vidrio, etc.), productos prensados y bolas de vidrio sin requisitos especiales sobre la calidad del vidrio.

Su capacidad de fusión típica es de 30 a 500 t/d, en algunos casos se pueden alcanzar hasta 700 t/d. Las limitaciones en el tamaño del horno resultan de la longitud de la llama y el ancho de la luz de la corona, especialmente de los puertos del quemador.

2. Estructura del horno

Sección de fusión
Es la parte que funde el material de carga y limpia y homogeneiza el líquido de vidrio. El espacio superior en la parte de fusión se llama espacio de llama, y la parte inferior es el tanque de fusión.
La llama sale del quemador a través de los puertos donde se agrega aire precalentado para aumentar la eficiencia de la llama.
Cámara de carga
Los ingredientes entran al horno a través de la cámara de carga, y el calor se transfiere a través del espacio de la llama al líquido de vidrio.
Acceso de aire y gas
Después de que el aire y el gas calentados salen del regenerador, fluyen a través de este canal hacia la precámara para mezclarse. Este es también el canal a través del cual el gas de combustión fluye desde el espacio de la llama hacia el regenerador.
Precámara
Después de que el aire y el gas fluyen fuera del canal, bajo la acción del movimiento de vórtice del flujo de aire y la difusión y colisión de moléculas, el aire y el gas se mezclarán antes de fluir hacia el horno.

3. Sistema de tecnología de fusión del horno

La tecnología de fusión del horno incluye temperatura, presión, burbujeo, nivel de vidrio, combustible, sistema de inversión, etc. La temperatura se refiere a la temperatura del horno, no a la temperatura de todo el horno. El perfil de temperatura es desde el tanque de fusión a través de la longitud del horno.
La presión del horno es la presión estática del sistema de gas, que está determinada por la curva de distribución de presión. La estabilidad de la forma y la posición de las burbujas es un indicador importante para medir el rendimiento de la fusión, lo que también afectará la capacidad de producción del horno y la calidad del vidrio fundido.

4. Tipo de horno

5. Energía de calentamiento del horno

Podemos suministrar diferentes tipos de hornos de calentamiento. Incluyendo:

• Gas natural
• Fuel oil pesado
• Electricidad
• GLP
• Gas de hulla
• Aceite diésel ligero para reserva

6. Estructura del horno

• Sección de fusión de vidrio
• Sección de suministro de fuente de calor
• Cámara de carga
• Sección de enfriamiento
• Sección de recuperación de calor residual
• Suministro de gas y escape de gases residuales

7. Equipos y materiales de suministro

8. Ventajas técnicas

Preguntas frecuentes

P: ¿Quiénes somos?
R: JEFFER Engineering and Technology Co., Ltd es una empresa de ingeniería profesional especializada en diseño de proyectos, consultoría de tecnología de ingeniería, ingeniería, adquisiciones, construcción (EPC) y gestión de operaciones de proyectos.
P: ¿Puede personalizar los productos?
R: Sí, contamos con un equipo profesional experimentado listo para realizar diseños de acuerdo con los requisitos de los clientes.
P: ¿Ofrecen instalación en el sitio en el extranjero?
R: Sí, podemos proporcionar a nuestro ingeniero para supervisar el trabajo de instalación en el sitio o proporcionar a todo el equipo de instalación en el sitio para finalizar el proyecto.
P: ¿Se proporciona protección confidencial?
R: El estricto sistema de gestión de dibujos elimina el riesgo de fugas y protege sus intereses.
