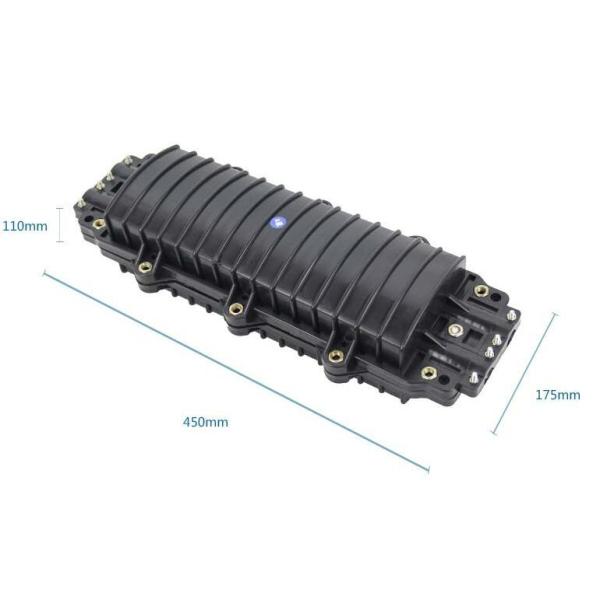

Tipo horizontal caja común del cierre de los corazones de las FO 24 a 144 de 2 de la entrada 2 del mercado de la fibra equipos de la terminación

2 puertos de mercado de la entrada 2 proporcionaron: traje de 4 puertos para el solo cable de la fibra con Ø16 máximo y Ø7mm mínimo.

Las colocaciones proporcionaron GJS-8005: 2pcs de la llave especial, alambre de conexión a tierra, lazo de nylon, papel de etiquetado, desecante, 4pcs del anillo elástico, 4pcs de juntas plásticas.

Accesorios para la selección de los clientes: conectando a tierra derivando el dispositivo, válvula de la prueba de presión, tubo del almacenador intermediario para la fibra arracimada, aro del metal de 1 pedazo

Especificación

Operaciones

Elija el lazo del cable con el diámetro externo apropiado y déjelo pasar a través del cable óptico. Pele el cable, saque vivienda externa e interna, así como el tubo flojo del contrato, y lave apagado la grasa de relleno, dejando 1.1~1.6mfiber y 30~50m m la base de acero.

Ponga la fibra izquierda en de fusión y de conexión la bandeja uniformemente, y fije la fibra de enrrollamiento con los lazos de nylon. Utilice las bandejas de abajo hacia arriba. Después de todo la fibra ha estado conectada, cubre la capa superior y la fija.

coloqúelo y utilice el alambre de tierra de acuerdo con el plan del proyecto.

Aislamiento del criado de cable que acerca a la entrada del cierre del empalme y a la junta de los anillos del cable con la cinta del lacre. Y cerca las entradas inusitadas con los enchufes, con las piezas cóncavas expuestas del enchufe sellado con las cintas.

Después ponga los viajes de aislamiento en la ranura en los lados de la cáscara y engrase la parte cóncava de la entrada del cuerpo entre las dos partes de la cáscara.

Entonces cierre las dos partes de la cáscara y apretarla con los pernos de acero inoxidables. Los pernos se deben atornillar firmemente con la fuerza equilibrada. Según el requisito de colocación, posición y fijar la herramienta colgante.

Fije la tarjeta acuciante del cable y el cable, así como el cable para reforzar la base de acero. Si el diámetro del cable es menos de 10m m, primero ate el punto de fijación del cable con la cinta adhesiva hasta el diámetro ha alcanzado 12m m, entonces lo fijan.

Lleve la fibra en la bandeja, el tubo del contrato del calor del arreglo y el tubo de fusión y de conexión del derretimiento del calor a uno de la fibra de conexión. Después de derretir y de conectar la fibra, el tubo del derretimiento del tubo y del calor del contrato del calor del movimiento y fijar el inoxidable (o el cuarzo) refuerza el palillo de la base, se asegura de que el punto de conexión está en el medio del tubo de vivienda. Caliente el tubo para hacer los dos en uno. Ponga la junta protegida en la bandeja de fibra-colocación. (una bandeja puede poner 12 corazones)
