Especificaciones
Número de modelo :
FI60
Lugar de origen :
Wuxi, China
Cantidad mínima de pedido :
1
Términos de pago :
T/T
El tiempo de entrega :
5-7 días
Potencia neumática :
4.1 hp / 3.0 kW
Energía eléctrica :
4,1 HP Panasonic Servo Motor
Fuente de alimentación :
380V, 50/60 Hz
Descripción

FI60 Refazador de Bridas– Herramienta de Refazado de Bridas de Precisión de 12.6–59"

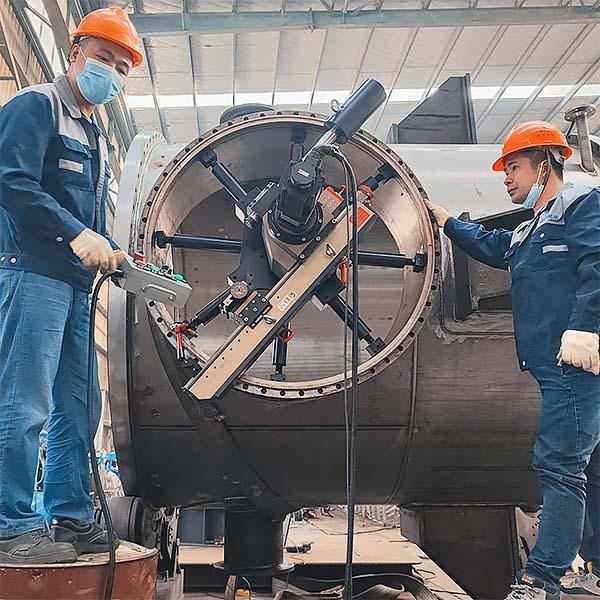

El Refazador de Bridas FI60 es una herramienta de refazado de bridas de alto rendimiento, montada internamente, diseñada para el mecanizado in situ de caras de bridas dañadas o corroídas. Con un diámetro de refazado de 12.6 a 59 pulgadas (320–1500 mm) y un rango de montaje ID de 11.4 a 57 pulgadas (290–1450 mm), el FI60 ofrece una versatilidad inigualable para aplicaciones industriales de servicio pesado. Es ideal para mecanizar caras planas (FF), caras realzadas (RF), juntas tipo anillo (RTJ), ranuras en V, sobrecapas de soldadura y otros tipos de bridas personalizadas. Equipado con un motor neumático Modec o un servomotor eléctrico Panasonic, el FI60 ofrece control preciso, estabilidad y portabilidad para trabajos de campo en las industrias de petróleo y gas, generación de energía, petroquímica y offshore.

ESPECIFICACIONES

Artículo FI60P (Neumático) FI60E (Eléctrico)
Tipo de accionamiento Motor neumático (4.1 Hp / 3.0 kW) Servomotor Panasonic (4.1 Hp / 3.0 kW)
Consumo de aire 2.9m³/min @ 0.6 MPa N/A
Voltaje N/A 380V, 50/60 Hz
Diámetro de refazado 320–1500 mm (12.6"–59") 320–1500 mm (12.6"–59")
Rango de montaje ID 290–1450 mm (11.4"–57") 290–1450 mm (11.4"–57")
Velocidad de avance 0.14,0.19,0.23,0.31,0.5,0.67 mm/rev 0.14,0.19,0.23,0.31,0.5,0.67 mm/rev
Velocidad de rotación 5-22 rpm 0-40 rpm
Peso de envío 650 kg 699 kg
Dimensiones de envío 1480×725×1060 mm 1480×725×1060 mm

VENTAJAS DEL PRODUCTO

¿Por qué elegir el Refazador de Bridas FI60?

Amplio rango de mecanizado

Maneja diámetros de brida de hasta 59" para trabajos de mantenimiento a gran escala

Opciones de accionamiento intercambiables

Disponible con motor de aire o servomotor eléctrico para adaptarse a diversos entornos de trabajo.

6 velocidades de avance automático continuas

Permite acabados superficiales consistentes, incluidos acabados de gramófono según ASME B16.5.

Diseño de alta precisión

Incorpora rodamientos NSK y rieles guía en V rectificados con precisión para una alineación y precisión de corte superiores.

Base de montaje modular

Permite el mecanizado de ranuras intrincadas y ajustes finos.

Portaherramientas giratorio de 360°

Facilita el mecanizado detallado de ranuras y el posicionamiento flexible de la herramienta.

Robusto y portátil

El diseño compacto en una caja de acero impermeable garantiza un fácil transporte y preparación para el sitio de trabajo.

INDUSTRIAS DE APLICACIÓN

  • Refinerías de petróleo y gas
  • Plantas petroquímicas
  • Instalaciones de generación de energía
  • Plataformas y plataformas offshore
  • Construcción naval y reparación marina
  • Construcción y mantenimiento de tuberías

TABLA DE SELECCIÓN DE MÁQUINAS REFAZADORAS DE BRIDAS

Modelo

Rango de diámetro de refazado

Rango de montaje ID/OD

Tipo de accionamiento

FI14M

1.07" a 14" (27.2–355.6 mm)

1.07" a 10.63" (27.2–270 mm)

Manual

FE12P

0–12" (0–305 mm)

2–17.7" (50–450 mm)

Neumático (1.0 kW)

FE12E

0–12" (0–305 mm)

2–17.7" (50–450 mm)

Servomotor eléctrico (1.0 kW)

FI26P

4.72–27.56" (120–700 mm)

3.78–28.35" (96–720 mm)

Neumático (1.0 kW)

FI26E

4.72–27.56" (120–700 mm)

3.78–28.35" (96–720 mm)

Servomotor eléctrico (1.0 kW)

FI40P

6–40" (153–1000 mm)

5.7–35.8" (145–910 mm)

Neumático (1.7 kW)

FI40E

6–40" (153–1000 mm)

5.7–35.8" (145–910 mm)

Servomotor eléctrico (1.5 kW)

FI60P

12.6–59" (320–1500 mm)

11.4–57" (290–1450 mm)

Neumático (3.0 kW)

FI60E

12.6–59" (320–1500 mm)

11.4–57" (290–1450 mm)

Servomotor eléctrico (3.0 kW)

FI80P

26.34–80" (670–2032 mm)

31.1–74.8" (790–1900 mm)

Neumático (3.0 kW)

FI80E

26.34–80" (670–2032 mm)

31.1–74.8" (790–1900 mm)

Servomotor eléctrico (3.0 kW)

Preguntas frecuentes (FAQ) – Refazador de bridas FI60

P1: ¿Cuál es el tamaño máximo y mínimo de brida que puede mecanizar el FI60?
R: El Refazador de Bridas FI60 puede mecanizar bridas con un diámetro de refazado de 12.6 pulgadas (320 mm) a 59 pulgadas (1500 mm), y se puede montar internamente en bridas con un diámetro interior de 11.4 pulgadas (290 mm) a 57 pulgadas (1450 mm).

P2: ¿Qué opciones de motor están disponibles para el modelo FI60?
R: El FI60 está disponible con dos opciones de accionamiento:

FI60P utiliza un motor neumático Modec (4.1 Hp / 3.0 kW), adecuado para entornos explosivos o alimentados por aire.

FI60E utiliza un servomotor eléctrico Panasonic (4.1 Hp / 3.0 kW), que proporciona un control de velocidad preciso para cortes de alta precisión.

P3: ¿Puede el FI60 mecanizar diferentes tipos de caras de brida, como RTJ y ranuras en V?
R: Sí, el FI60 es capaz de mecanizar varios perfiles de caras de brida, incluidos Cara Plana (FF), Cara Realzada (RF), Junta Tipo Anillo (RTJ), lengüeta y ranura, anillo de lente y perfiles de ranura en V, así como tareas de reparación de soldaduras.

P4: ¿Es la máquina portátil y adecuada para operaciones in situ?
R: Absolutamente. El FI60 es modular, compacto y está diseñado para el mecanizado en campo. Se suministra en una caja de acero impermeable duradera y se puede configurar y operar en cualquier orientación.

P5: ¿Cuántos ajustes de avance tiene la máquina?
R: El FI60 está equipado con 6 avances automáticos continuos para crear un acabado de gramófono de precisión (según ASME B16.5) y 6 ajustes de mandrinado de avance automático, lo que permite operaciones de mecanizado suaves y consistentes.
