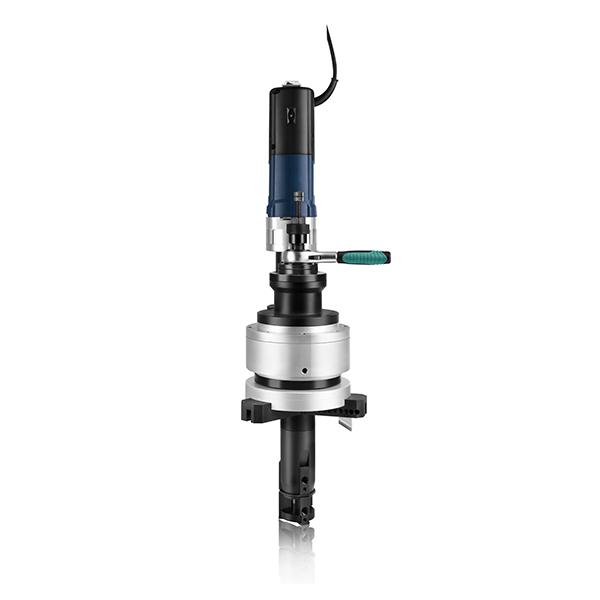

Máquina de corte de tuberías con bisela ID219 herramienta de corte en frío montada para la preparación de soldadura

Descripción del producto

El ID219 Pipe Beveling Machine es un biselador de tuberías de alto rendimiento, montado internamente diseñado para la preparación rápida, precisa y de soldadura en frío de tuberías hechas de acero inoxidable, acero carbono,y aleaciones durasDiseñada para su uso en el campo en industrias como generación de energía, petroquímica y construcción de tuberías, la máquina elimina las zonas afectadas por el calor (HAZ) para garantizar soldaduras limpias y de alta calidad.

Con un diseño robusto y portátil, el ID219 soporta una variedad de operaciones de mecanizado, incluyendo biselado, revestimiento y contraborrado.y las opciones de potencia flexibles lo hacen ideal para aplicaciones exigentes en el sitio.

Características clave

Tecnología de corte en frío

El proceso de mecanizado en frío no garantiza ninguna distorsión térmica o endurecimiento del material, manteniendo la integridad estructural de la tubería.

Compatibilidad versátil del material

Capaz de mecanizar acero al carbono, acero inoxidable, acero aleado y otros materiales de alta dureza.

Capacidad de mecanizado multipropósito

Soporta una variedad de preparaciones de soldadura, como V-prep, J-prep, U-prep, biseles compuestos, contraborrado y revestimiento.

Mandril montado con ID autocentrado

El mandril de expansión de tres mandíbulas permite una configuración rápida, una concentricidad superior y una sujeción estable en la pared interna de la tubería.

Ángulos ajustables del bisel

Opciones múltiples de soporte de herramientas con ángulos cónicos que van desde 0° hasta 45°, personalizables para diferentes requisitos de soldadura.

Las especificaciones

Opciones de conducción

La máquina de biselado de tuberías ID219 ofrece dos opciones de potencia versátiles, lo que garantiza un rendimiento óptimo en diversos entornos de obra y requisitos operativos.

IDE219 MT Motor eléctrico con accionamiento

Alimentado por un motor eléctrico de grado industrial de 1,6 kW (2,15 CV) que opera a 220 ⋅ 240 V, 50/60 Hz. Proporciona un par constante y un rendimiento preciso,Perfecto para instalaciones con energía eléctrica fiableAdecuado para plantas de energía, talleres de fabricación y tareas de alta precisión.

IDP219 Motor neumático de accionamiento

Equipado con un motor de aire de 1,0 kW (1,34 CV) que requiere 1,3 m3/min @ 0,6 MPa. El accionamiento de aire es a prueba de explosiones, ligero y diseñado para control remoto, inflamable,o ambientes peligrosos donde la energía eléctrica no es ideal.

Industria y aplicaciones

Generación de energía

Ampliamente utilizado en plantas de energía renovable, nuclear y de combustibles fósiles, el ID219 es una herramienta crítica para la preparación de soldadura de tuberías durante interrupciones programadas, mantenimiento e instalaciones nuevas.Es ideal para procesar líneas de vapor de alta presión, intercambiadores de calor y tubos de pared de agua que requieren una conformación en biseles de alta precisión sin introducir zonas afectadas por el calor (HAZ).

Petroquímica y refinación

En plantas químicas, refinerías y unidades de procesamiento de gas, esta máquina es ideal para cortar y preparar tuberías de acero inoxidable y aleaciones utilizadas en entornos corrosivos o de alta temperatura.Su accionamiento neumático sin chispas es especialmente adecuado para ATEX yzonas propensas a las explosiones.

Construcción y mantenimiento de tuberías

Ya sea en tierra o en alta mar, el ID219 permite una preparación segura y eficiente del extremo de soldadura para tuberías de transmisión, elevadores y líneas de proceso.con un rendimiento confiable en entornos resistentes y ubicaciones remotas.

Construcción naval y ingeniería marina

Utilizado para sistemas de tuberías a bordo de buques, plataformas marinas y estructuras navales, el diseño montado en ID garantiza una instalación rápida incluso en espacios estrechos o verticales.el lastre, aceite de combustión y sistemas de alta presión que requieren ángulos cónicos y acabados de superficie precisos.

VALOR de las pruebas

Opciones de la herramienta

Preguntas frecuentes

P1: ¿Qué tamaños de tubería puede manejar la máquina de biselado de tuberías ID219?

R: La máquina de biselado de tuberías ID219 tiene diámetros internos de tuberías de 2,56" a 8,46" (65 ′′ 215 mm) y puede biselado tuberías de hasta 8,62" (219 mm) de diámetro exterior,adecuado para una amplia gama de aplicaciones de tuberías industriales.

P2: ¿Qué materiales son compatibles con la máquina de biselado de tuberías ID219?

R: Esta máquina de biselado de tuberías está diseñada para trabajar eficientemente en acero al carbono, acero inoxidable, acero aleado y otros materiales de alta resistencia típicamente utilizados en generación de energía, petroquímica,y las industrias de tuberías.

P3: ¿Puede la máquina de biselado de tuberías ID219 realizar diferentes tipos de biselado y preparaciones de soldadura?

R: Sí, la máquina admite múltiples preparaciones de soldadura que incluyen biseles en V, U y J, además de caracterización, contraborrado y chanfrado.Los ángulos de convección ajustables de 0° a 45° garantizan la versatilidad para diversos estándares de soldadura.

P4: ¿Cómo puedo decidir entre los modelos eléctricos y neumáticos de la máquina de biselado de tuberías ID219?

R: Elegir el modelo eléctrico (IDE219) para un funcionamiento fiable y continuo en talleres o plantas con una potencia estable.,o ubicaciones remotas que requieran un funcionamiento libre de chispas.

P5: ¿Es fácil instalar y operar la máquina de biselado de tuberías ID219 en espacios cerrados o superiores?

R: Sí, gracias a su sistema de sujeción de tres mandíbulas autocentrada y a su diseño compacto y ligero, esta máquina de doblar tuberías ofrece una instalación rápida y un funcionamiento estable y preciso incluso en condiciones de tensión.vertical, o aplicaciones generales.
