OD560 Máquina de corte de tuberías y biselado Solución de corte en frío de 16 a 22 pulgadas para tuberías

La máquina OD560 para cortar y remachar tuberías cubre un rango de mecanizado de 16" a 22" (400~560 mm).su construcción de concha de clamshell permite el montaje seguro directamente en la tubería sin quitar las estructuras adyacentesEl OD560 sobresale en el manejo de tuberías de acero al carbono, acero inoxidable y aleación con la misma eficiencia.y contrarrelojoCon múltiples opciones de accionamiento, este modelo es una opción confiable para los contratistas que buscan equipos portátiles pero potentes para mejorar la calidad de la soldadura en refinerías, plataformas offshore,y proyectos de fabricación industrial.

Las especificaciones

Ventajas del producto

¿Por qué elegir la máquina OD560 para cortar y doblar tuberías?

Preparación eficiente de soldadura

OD560 ofrece extremos de tubería lisos para juntas de soldadura de alta calidad, aumentando la fiabilidad en condiciones exigentes.

Estructura duradera

Construido con materiales robustos para el funcionamiento a largo plazo en el petróleo, gas y mantenimiento de plantas de energía.

Compatibilidad con tubos grandes

Acomoda tuberías de hasta 560 mm OD, cumpliendo con los requisitos de proyectos de media y gran escala.

Diseño mejorado de Clamshell

El cuerpo de marco dividido permite una rápida instalación y extracción, incluso en tuberías en servicio.

Operación segura

Reduce el riesgo al eliminar chispas y llamas durante el corte, por lo que es adecuado para entornos peligrosos.

Guía de selección

Por favor, siga las siguientes directrices o nos proporcione sus requisitos específicos para que podamos ofrecerle el asesoramiento más profesional para la selección de modelos.

1. Elige el material de la concha.

Las máquinas de corte y convección de tuberías de concha de la serie OD consisten en un anillo de carrocería principal y un anillo de engranaje giratorio.mientras que el anillo principal del cuerpo puede seleccionarse en aluminio o acero.

Modelo AOD (aluminio):Se recomienda para el mecanizado in situ, especialmente cuando no se dispone de equipos de elevación.

Modelo OD (acero):Ofrece una mayor resistencia y una vida útil más larga, adecuada para aplicaciones pesadas y a largo plazo.

Para el modelo OD560 y inferior, la máquina puede dividirse en dos mitades para el manejo manual, independientemente de si es de aluminio o acero.Recomendamos el cuerpo de aluminio..

2.Seleccione el tipo de unidad

ODM (eléctrico): adecuado para más del 80% de las aplicaciones. Requiere una fuente de alimentación de 220V-50Hz y es conveniente para su uso en el sitio

ODP (pneumático): adecuado para sitios con requisitos de protección contra explosiones. Sin embargo, el rendimiento puede verse afectado si el suministro de aire está lejos del sitio o si la presión del aire es baja.

ODH (hidráulico): se recomienda para el modelo OD830 y superiores para garantizar una mayor potencia.

3Confirme el espesor de la pared del tubo.

Para el espesor de la pared ≤ 30 mm, utilizar la lámina de herramienta estándar.

Para el espesor de pared > 30 mm, utilizar el portaherramientas de pared pesada, ya que se requieren diferentes tamaños de piezas de herramienta.

4Confirme el ángulo y el tipo de bisel.

El ángulo y el tipo de bisel son necesarios para seleccionar piezas de herramienta adecuadas, como biseles de tipo V, tipo J o compuestos.

5Confirme el material y la cantidad del tubo.

El material y la cantidad de tubos son necesarios para determinar las piezas de herramienta adecuadas y el número de piezas de herramienta requeridas.

TABLA DE SELECCIÓN de las máquinas de corte de tuberías y de abovedamiento

OD560 Industria de aplicaciones de máquinas de corte de tuberías y de biselado

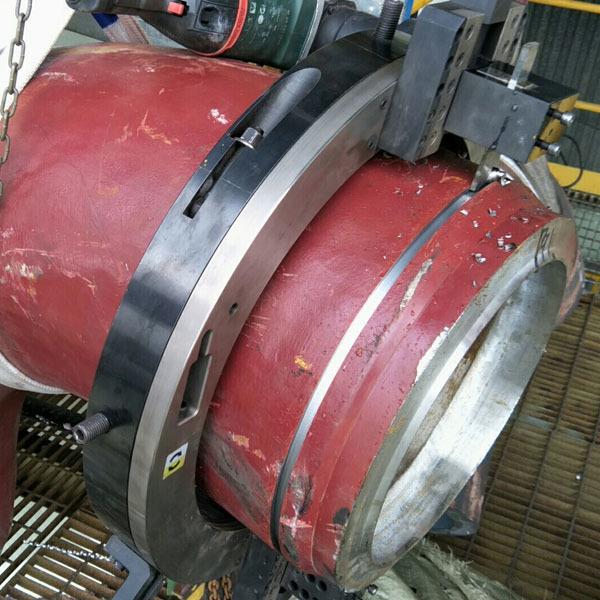

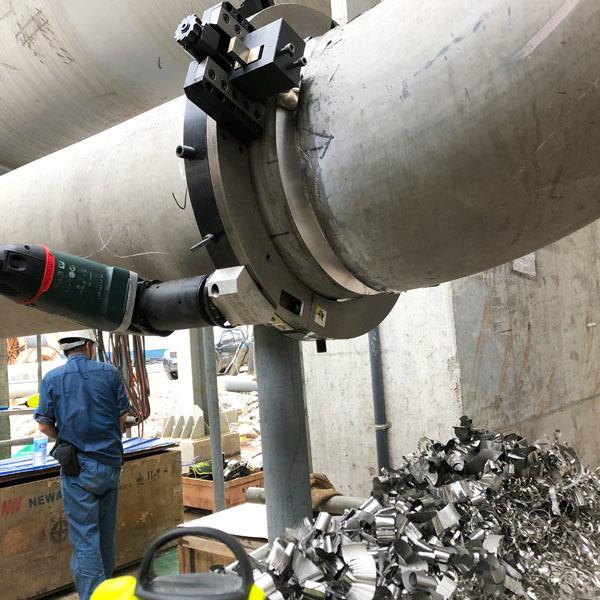

Aplicado en cierres de refinerías de petróleo, el OD560 ofrece un corte frío rápido en tuberías pesadas.Las centrales térmicas lo utilizan para el mantenimiento de tuberías de gran diámetroEn las fábricas siderúrgicas, se encarga de la reparación de tuberías exigentes, superando los problemas de acceso limitado durante el mecanizado in situ.
