Equipo de prueba de la válvula, de la manguera y del tubo de la resistencia de fuego del ISO 10497, del FTP II Res A 753

Descripción:

Probador de la resistencia de fuego de las colocaciones de la lucha contra el fuego hacer frente a los tres estándares siguientes: Prueba de resistencia de fuego de la válvula (ISO 10497), prueba de resistencia de fuego del montaje de manguera (ISO 19921 y 19922), prueba de resistencia de fuego de los tubos plásticos (FTP II Res A 753)
Después de aplicar la imitación del fuego usando una hornilla indicada en estándares de diversas válvulas en condiciones internas de la presión, del montaje de manguera de varios diámetros nominales y del ataúd/del dispositivo plásticos del ataúd, el dispositivo mide el hermético de cada prueba.

Estándares:

ISO 19921&2, ISO 10497, FTP II Res A 753

Especificación:

1. Tamaño de la cámara de la prueba: (w) 1,700m m x (d) 900m m x (H) 2,000m m

2. Hood Size: (w) 1,700m m x (d) 900m m x (H) 2,000m m

3. Tamaño del conducto: Ø400 x 2.000 (L) milímetro

4. Extractor: Voltaje de la armadura: 180V/revolución: 3000rpm/1.5HP

5. Fuente de calor

Hornilla de la sección: (W) 150m m x (d) 500m m/boca: 20 ea/0.1m2/STS 304
Hornilla múltiple: (w) hornilla 15 ea/STS 304 de 100m m x (D) 420m m/jet

6. Regulador del flujo total

Regulador 150 SLPM del flujo de masa del gas (C3H8)/salida de la señal: 0 ~ 5V/exactitud ±1 de F.S
Regulador 300 SLPM del flujo de masa de aire/salida de la señal: 0 ~ 5 V/exactitudes ±1 de F.S

7. Buque para el tamaño del agua: Ø350 x L500 milímetro

8. Bomba de aumento de presión: CA 220V/20Bar máximo

9. Tamaño del cubo del calorímetro: (W) 38m m x (D) 38m m x (H) 38m m
K-tipo termopar: Ø3.2, (L) 235m m

10. Sistema de DAQ: módulo de entrada-salida de 2 canales/gama análogos: ± 10VDC
módulo de entrada-salida de 2 Digitaces del canal/gama: ± 5VDC

Características:

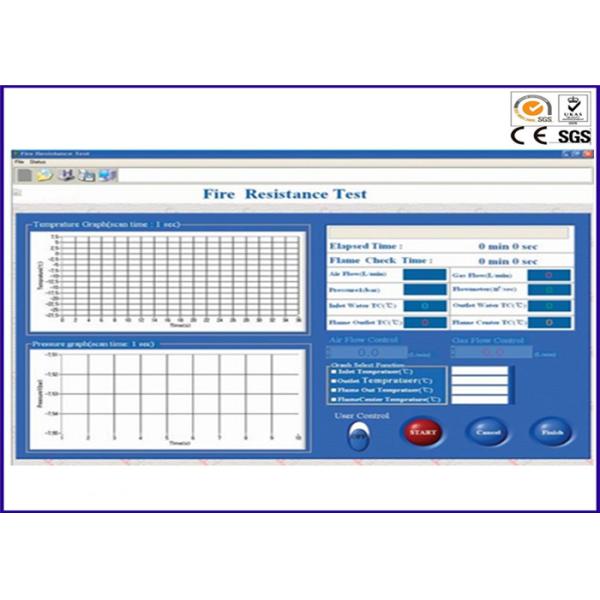

1. Diseñado en el ambiente simple del GUI para el usuario que utiliza las herramientas de desarrollo de Labview

2. Diseñó registrar y ahorrar datos en tiempo real usando la lógica del control automático para la reproductibilidad de la prueba

3. Analiza formas de los datos y de informe de la impresión para cumplir las exigencias del consumidor.

4. Diseñó substituir solamente la hornilla en cámaras equivalentes de la prueba para permitir la prueba de los tres estándares.

5. La prueba del FTP II Res A 753 permite la prueba del nivel 1 ~ 3

6. Hecho del acero inoxidable, la cámara de la prueba es calor y resistente a la corrosión

7. La ubicación de la hornilla se puede regular para calibrar diversas pruebas de la manguera y de la válvula.

Resultado de la prueba

1. temperatura de centro de la llama

2. temperatura de la llama del terminal de la entrada del agua

3. temperatura del agua del agua en terminal de la entrada del ataúd
