• La carcasa está hecha de plásticos de ingeniería de calidad y de buen rendimiento de anti-erosión contra sal ácida y alcalina, antienvejecimiento,así como una apariencia suave y una estructura mecánica confiable.
• La estructura mecánica es fiable y tiene el rendimiento de resistir el entorno silvestre y los cambios climáticos intensivos y el entorno de trabajo grave.
• El grado de protección alcanza el IP66.
• Los cierres son aplicables a los cables ópticos tipo cinta y a los cables ópticos comunes.

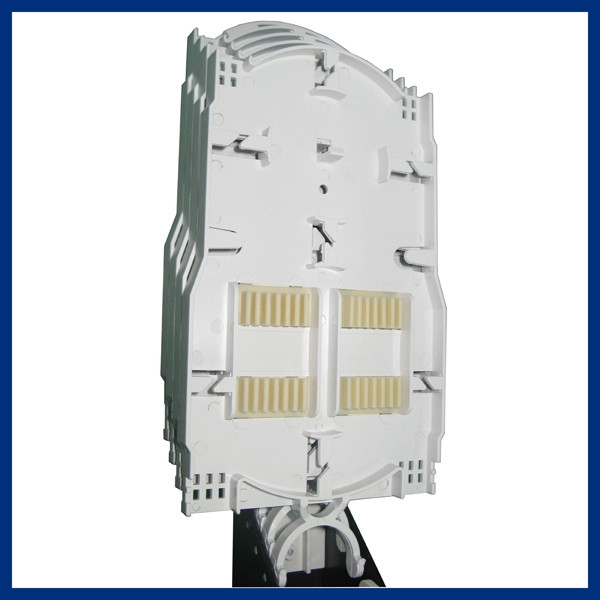

• Las bandejas de empalme en el interior del cierre pueden girar como folletos, y tienen un radio de curvatura adecuado y espacio para enrollar fibra óptica para asegurarse de que el radio de curvatura para el enrollamiento óptico sea de 40 mm.
• Cada cable óptico y fibra pueden ser operados individualmente.
• El cierre es de pequeño volumen, gran capacidad y mantenimiento conveniente.
• Los anillos de sello de goma elástica dentro del cierre son de buen sello y rendimiento a prueba de sudor.
• El funcionamiento es sencillo y sencillo. La válvula de aire está prevista para el cierre y se utiliza para comprobar el funcionamiento del sellado.

Dimensiones y capacidad:

• Dimensiones exteriores (altura x diámetro): 470*210 mm
• Capacidad máxima: paquete de 144 núcleos.
• Entradas de cables: 1 de cada 8 fuera
• Diámetro del cable: Φ5 mm - Φ38 mm.
• Número de bandejas: 1-6
• Método de sellado:Corazón encogido

Condiciones de funcionamiento:

• Temperaturas: -40°C ~ +60°C
• Humedad: ≤95% (a 40°C)
• Presión del aire: 70 kPa ~ 106 kPa

Las especificaciones técnicas:

• Función del sello: después de sellar la caja, inflar a 100 kPa hacia adentro (el inflado solo se aplica a los modelos con el orificio de aire) y luego remojarlo en agua de temperatura normal,después de 15 minutos de observación constante, no hay burbuja para desbordarse.
• Resistencia al aislamiento: la resistencia al aislamiento entre la pieza de trabajo metálica y la tierra es superior a 20 kMΩ.
• Presurización: no hay avería ni flashover por debajo de 15 kVdc/1min entre la pieza de trabajo y la tierra.
• El radio de curvatura de la fibra 40 mm, sin pérdida adicional dentro de la bandeja de empalme.
• Puede soportar una resistencia a la tracción axial no inferior a 1000 N.
• Duración: 25 años.
• Las demás prestaciones se ajustan todas a los requisitos de la norma YD/T814-1998.

Tamaño del embalaje

Cada cierre tiene una caja individual Tamaño:22.5*21.5*50 ((cm)
6 piezas de cerradura en una caja de cartón tamaño:69*45.5*53 ((cm)
