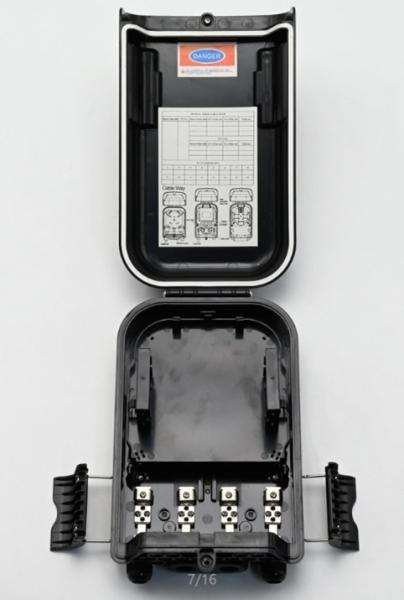

Caja de distribución de fibra óptica DA-FDB-16P-A-1-x

Con divisor PLC de cassette y soporte para cable ODB exterior

Ranura para divisor PLC tipo clic

Las cajas de distribución de fibra óptica de Dawnergy se utilizan ampliamente como punto de terminación para el cable de alimentación para conectar con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, la división y la distribución de fibra se pueden realizar en estas cajas. Estas series de cajas brindan protección y gestión sólidas para las redes FTTx.

Características

l Estructura totalmente cerrada.

l Material: PC+ABS,a prueba de humedad,a prueba de agua,a prueba de polvo,antienvejecimiento, nivel de protección hasta IP65.

l Sujeción para cable de alimentación y cable de bajada, empalme de fibra, fijación, almacenamiento. distribución...etc todo en uno.

l Los cables,las coletas corren por sus propios caminos sin molestarse entre sí, fácil mantenimiento.

l El panel de distribución se puede voltear hacia arriba, el cable de alimentación se puede colocar mediante el puerto de expresión, fácil de mantener e instalar.

l La caja se puede instalar mediante montaje en pared o en poste, adecuada tanto para uso en interiores como en exteriores.

Aplicaciones

l Soluciones FTTH

Especificaciones

Requisitos ambientales

l Temperatura de trabajo:-40℃～+85℃

l Humedad relativa:≤85%(+30℃)

l Presión atmosférica:70KPa～106Kpa

l La resistencia de aislamiento entre el dispositivo de puesta a tierra y las partes metálicas de la caja no es inferior a 2MΩ/500V(DC)；IR≥2MΩ/500V

l La resistencia de voltaje entre el dispositivo de puesta a tierra y la caja y sus partes metálicas no es inferior a 3000V(DC)/min, sin punción,sin descarga disruptiva；U≥3000V

l Nivel de protección: IP65

Instalación del producto

Instalación en pared y en poste

Soporte para cable ODB exterior

Características

l El almacenamiento del cable es fácil de operar y fijar.

l Adecuado para diversos entornos.

l El marco de cable restante fijado en la línea final es conveniente para fijar y enrollar la línea final después del enrollado, lo cual es eficiente y conveniente al tiempo que mantiene la uniformidad de la apariencia.

Especificaciones

Accesorios

l Brida para cables 10 piezas 3*250 mm

l Tapón de plástico 3 piezas 0,2 m

l Accesorios de montaje en poste 1 juego

l Funda de protección de fusión 6 piezas

l Coleta SC/APC 3 piezas

l Kits de instalación de bandeja de cables 4 piezas

Configuración de divisores PLC de cassette (adaptadores SC/APC de 11 puertos)

Dibujo de cassette (130x100x50mm)

Diferentes colores para adaptadores de entrada y salida,imagen solo como referencia

1) ODB 1:2, 1:8, 10 puertos

Opción de cassette 1: divisor 1:9 (50 1 puerto / 50 8 puertos)

Opción de cassette 2: divisores 1:2 (50/50), 1:8

Especificación del divisor PLC

Salida 1x8 Salida en cascada

IL con conector (dB) ≤14.5 4.1

RL con conector (dB) ≥55

Uniformidad ≤0.8; Directividad ≥55; Tipo de fibra G.657A1; Pérdida de inserción del adaptador (dB) ≤0.25

Longitud de onda de funcionamiento (nm) 1260-1650 nm; Adaptador SC/APC

Cumplimiento de estándares Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2) ODB 1:2, 1:2, 1:8 (30/70), 11 puertos y ODB 1:2, 1:2, 1:8 (30/70) 11 o 14 puertos/HUB/SUB

Opción de cassette 1 divisores 1:2 (70/30), 1:9 (50 1 puerto/50 8 puertos)

Opción de cassette 2 divisores 1:2 (70/30), 1:2, 1:8

Especificación del divisor PLC

Salida 1x8 Salida en cascada Expansión de salida

IL con conector (dB) ≤20.5 2.2 10.1

RL con conector (dB) ≥55

Uniformidad ≤0.8; Directividad ≥55; Tipo de fibra G.657A1; Pérdida de inserción del adaptador (dB) ≤0.25

Longitud de onda de funcionamiento (nm) 1260-1650 nm; Adaptador SC/APC

Cumplimiento de estándares Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

3) ODB 1:2,1:2,1:8(50:50), 11 puertos

Opción de cassette 1 divisores 1:2 (50/50), 1:9 (50 1 puerto/50 8 puertos)

Opción de cassette 2 divisores 1:2 (50/50), 1:2, 1:8

Especificación del divisor PLC

Salida 1x8 Salida en cascada Expansión de salida

IL con conector (dB) ≤18.5 4.1 8.0

RL con conector (dB) ≥55

Uniformidad ≤0.8; Directividad ≥55; Tipo de fibra G.657A1; Pérdida de inserción del adaptador (dB) ≤0.25

Longitud de onda de funcionamiento (nm) 1260-1650 nm; Adaptador SC/APC

Cumplimiento de estándares Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4) Caja de expansión

Divisor de cassette 1:8

Especificación

Salida 1x8; IL con conector (dB) ≤11.0; RL con conector (dB) ≥55; Uniformidad ≤0.8; Directividad ≥55; Tipo de fibra G.657A1; Pérdida de inserción del adaptador (dB) ≤0.25; Longitud de onda de funcionamiento (nm) 1260-1650 nm; Adaptador SC/APC; Cumplimiento de estándares Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221
