Configuración de los separadores de PLC de casete (adaptores SC/APC de 11 puertos)

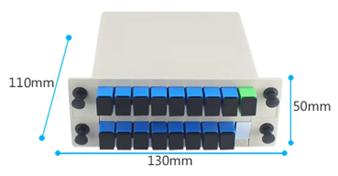

Dibujo en caseteEl tamaño de las piezas es de:mm)

Color diferente para los adaptadores de entrada y salida,Imagen sólo para referencia

1) el     ODB 1:2, 1:8, 10 puertos

Opción de casete1: divisor 1:9 (50 1 puerto /50 8 puertos)

Opción de casete2: divisores 1:2 ((50/50), 1:8

Especificación del separador de PLC

Fuera 1x8  Fuera de la cascada

IL con conector (dB)No más14.5         4.1

RL con conector (dB)≥55

UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25

La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC

La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2) el     ODB 1:2, 1:2, 1/8 ((30/70), 11puertos yODB 1:2, 1:2, 1:8 ((30/70) 11 o 14puertos/HUB/SUB

Opción de casete1 divisores 1:2 (70/30), 1:9 (50 1puerto/50 8 puertos)

Opción de cassette2 divisores 1:2 ((70/30), 1:2, 1:8

Especificación del separador de PLC

Fuera 1x8 Fuera Cascada Fuera Expansión

IL con conector (dB)No más20.5        2.2        10.1

RL con conector (dB)≥55

UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25

La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC

La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

3) el    ODB 1:2,1:2,1:8 ((50:50), 11 puertos

Opción de cassette1 divisores 1:2 ((50/50), 1:9 (50 1puerto/50 8 puertos)

Opción de casete2 divisores 1:2 ((50/50), 1:2, 1:8

Especificación del separador de PLC

Fuera 1x8 Fuera Cascada Fuera Expansión

IL con conector (dB)No más18.5        4.1        8.0

RL con conector (dB)≥55

UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25

La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC

La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4) el    Caja de expansión

Divididor de casetes 1:8
