Conexión Ethernet

Las normas:

Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de la máquina.

Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de las unidades de control.

Las condiciones de los requisitos de seguridad de los sistemas de seguridad de la Unión son las siguientes:

Las condiciones de los sistemas de control de velocidad se determinarán en función de las condiciones de las instalaciones.

El IEEE802.3p Calidad de servicio

Adelante&El filtroel Tasa:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Memoria de paquete de búfer:

2.75M. los bits

Tipo de tratamiento:

Envío y almacenaje

Ancho de banda del plano de fondo

32Gbit/s

Duración máxima del paquete:

16K Bytes Jumbo Frame (Cuadro Jumbo de K bytes)

Tamaño de la tabla de direcciones:

16- ¿ Qué? Direcciones MAC

Interfaz

Conector:

8 x RJ45

Puerto óptico:

4 x 1000 base-X El SFP

Medio ambienteNo

Temperatura de funcionamiento:

-40 °C a 80 °C (-40 °F a 176 °F)

Temperatura de almacenamiento:

-40 °C a 85 °C (-40 °F a 185 °F)

Humedad relativa:

No condensante del 5% al 95%

El número de unidades

>100,000 horas

Eléctricos y mecánicos

Potencia de entrada:

12~48VDC, Potencia redundante (bloque de terminales de 6 pines)

Consumo de energía:

<16No

Protección:

Sobrecarga de energía de entrada:

R automáticoElajustable

Polaridad inversa:

En el presente

El DIP Interruptor

Conmutador DIP de 4 dígitosFunciónEl

El DIP

Función

Configuración

1 de la sección SW

Cambiar el modo de puerto serie

Activado

OFF - Discapacitado

La primera parte

reservado

Activado

OFF - Discapacitado

3 de junio

reservado

Activado

OFF - Discapacitado

4 de junio

reservado

Activado

OFF - Discapacitado

Indicadores LED:

- ¿ Qué pasa?

Estado de la energía

Ethernet (por puerto):

Enlace/Actividad

Fibras:

Puerto SFP de Gigabit: F9~F12

Dimensiones (WxDxH):

149 el número114 el número50 En el caso de los

Peso:

0.55En kilos

Encasillado:

de aluminio El caso

Opciones de montaje:

Se aplicará el método siguiente:

WEB Funciones de gestión

Estado del sistema

IP del dispositivo

Configuración del puerto

Configuración del puerto, aislamiento del puerto, prioridad del puerto, DDM de potencia óptica, limitación de la velocidad del puerto, control de tormentas

Características de la capa 2

Configuración de VLAN, gestión de direcciones MAC, envejecimiento de direcciones MAC, mapeo de prioridad 802.1p, programación de colas, ACL, configuración MTU

Estadísticas de puertos

Contadores de puerto

Copia de seguridad del enlace

ERPS, agregación de puertos, árbol de extensión rápida

Diagnóstico de red

Espejo de puerto

Gestión del sistema

Dirección del dispositivo, contraseña de usuario, gestión de archivos

Dirección IP predeterminada

192.168.40.253

Nombre de usuario predeterminado

Administración

Contraseña predeterminada

Administración

Las aprobaciones reglamentarias

ISO9001, CE, RoHS y FCC

En el caso de los vehículos de la categoría N1 y N2

La norma EN 61000-3-2: 2006+A1: 2009+A2: 2009 también se aplica a los vehículos de motor.

Se aplicarán las disposiciones siguientes:

En el caso de los vehículos de la categoría N12010

Se aplicará la norma IEC 61000-4-2:2008 (ESD)

Se aplicará la norma ISO/IEC 61000-4-3: 2010 (RS).

Se aplicará la norma IEC 61000-4-4: 2012 (EFT)

Se aplicará la norma IEC 61000-4-5: 2014 (Aumento de la velocidad)

Se aplicará la norma ISO/IEC 61000-4-6: 2013 (CS) en el caso de los vehículos de las categorías M1 y M2.

Se aplicará la norma IEC 61000-4-8: 2009 (PFMF)

Modelo

Descripción

LNK-IMC408Sección 2- El SFP.

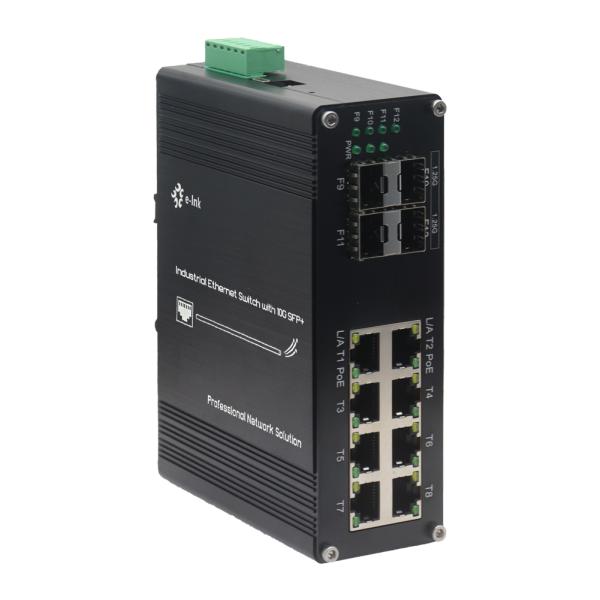

Industriales 8 puertos 10/100/1000T+4- Puerto 1000X SFP con interruptor Ethernet administrado

Las opciones de los PDS

Seleccione su SFP en nuestra página de opciones de SFP

El módulo SFP debe comprarse por separado.

Opciones de montaje

► Default DIN-Rail Bracket installed

Opciones de energía

- Fuente de alimentación DIN-Rail.

El suministro eléctrico debe comprarse por separado.
