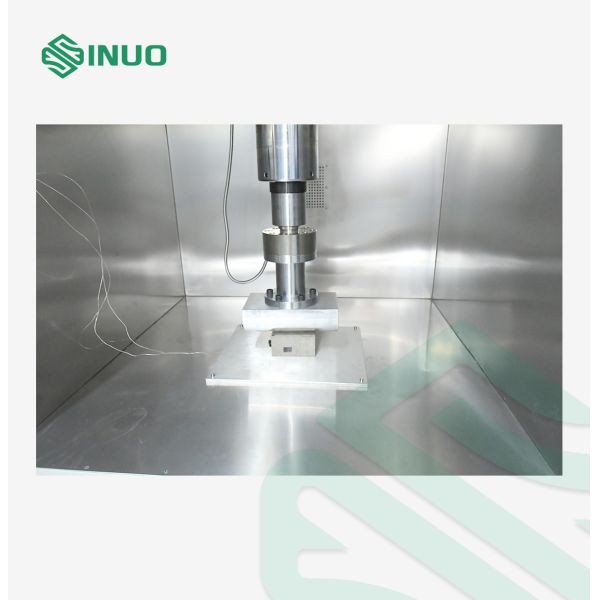

Cámara de prueba de seguridad de baterías para pruebas de aplastamiento y penetración con clavos, equipo de prueba de seguridad de baterías 300kN
Normas y cláusulas cumplidas
Cumple con la norma SAE J2464 (Cláusula 4.3.3.1: Prueba de penetración; Cláusula 4.3.6.1: Prueba de aplastamiento), prueba de aplastamiento AIS 038 en la página n.º 79 de 106 cl.n.º 3.2, prueba de penetración con clavos en la página n.º 101 de 106 cl.n.º 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, etc.
Descripción general del equipo
1. El software de prueba tiene una función de adquisición de voltaje: de acuerdo con los requisitos de prueba de la batería individual, hasta que la carcasa de la batería se rompa o la batería se cortocircuite (el voltaje interno de la batería llega a 0 V), el cambio de voltaje de la batería durante la prueba se recopilará automáticamente. Cuando el voltaje es cero, el equipo detiene automáticamente la prueba.
2. De acuerdo con los requisitos de prueba de la batería de alimentación: el sistema de prueba puede primero comprimir hasta el 30% del tamaño del módulo de la batería (es decir, la deformación). O establecer un cierto valor de presión (por ejemplo, la fuerza de extrusión es de 20 kN). Cuando la prueba de extrusión alcanza el valor de fuerza establecido y también se alcanza el tiempo de retención de presión establecido, el equipo detiene la prueba.
3. La muestra se puede probar de acuerdo con cualquiera de las tres condiciones de presión, deformación y voltaje.
4. Los tres modos de prueba se pueden utilizar como variables de control para cualquier combinación de condiciones. Es decir, se pueden establecer tres o dos condiciones de prueba al mismo tiempo. Si se cumple alguna de las condiciones, el dispositivo detendrá la prueba.
5. El sistema de prueba puede mostrar la velocidad durante la prueba. La velocidad de prueba requerida para la prueba también se puede configurar en el software de la computadora.
6. El sistema operativo de la computadora se procesa en el cuadro de diálogo de Windows. El modo de tabla se puede planificar por sí mismo. Los datos de la prueba se registran durante todo el proceso. Proporciona funciones de guardado, comparación y seguimiento.
7. La placa base de control de prueba dedicada puede registrar la fuerza, el desplazamiento y el voltaje al mismo tiempo. La placa base de control enviará instrucciones a la computadora en tiempo real, y la interfaz de control registrará y monitoreará la fuerza de extrusión, la temperatura, el voltaje, la velocidad y la deformación en tiempo real. Es conveniente generar informes o exportar datos directamente. La placa base de control es fácil de operar.
8. Durante la prueba, la función de prueba se puede controlar mediante la recopilación de señales de voltaje. El voltaje cambiará durante la prueba de la batería. Ingrese un valor de voltaje especificado en el sistema de prueba, y el sistema emite una señal. La prueba de extrusión se detiene cuando se alcanza el valor de voltaje establecido.
Parámetros técnicos
| Tamaño de la celda de la batería del usuario |
Tamaño máximo (largo x ancho x alto): 300*300*250 mm, peso: 18 kg-30 kg
|
| Espacio de prueba | 1000×1000×1000 mm (ancho, profundidad y altura) |
| Dimensiones | 1200×1500×1850 mm (ancho, profundidad y altura, sujeto al diseño real) |
| Estructura del equipo | Estructura tipo caja |
| Puerto de escape de humo | El puerto de escape de humo tiene 100 mm de diámetro |
| Orificio de prueba | Se abre un orificio de 50 mm en cada lado |
| Método de control | Control remoto por computadora, distancia ≥10 m |
| Método de accionamiento | Servomotor + accionamiento de cilindro eléctrico |
| Rango de presión | 1~300kN, rango máximo del sensor 306kN |
| Precisión de la presión | ±1%FS |
| Resolución de presión | 0.01kN |
| Tiempo de retención de presión | 0~99min59s, se puede configurar |
| Velocidad de acupuntura por aplastamiento | 0.1-83 mm/s (ajustable) |
| Precisión de la velocidad | 0.1 mm/s~5 mm/s, precisión ±0.05 mm/s; 5 mm/s~83 mm/s, precisión ±0.1 mm/s |
| Resolución de velocidad | ≤0.01 mm/s |
| Desplazamiento | 0~300 mm |
| Precisión de desplazamiento | ±0.1 mm |
| Aguja de acero |
1) Especificaciones: Φ3 mm, Φ4 mm, Φ5 mm, Φ6 mm, Φ8 mm, Φ20 mm 2) Longitud: L=200 mm 3) Material:Tratamiento térmico del acero 4) Ángulo: 45°~60° 5) Cantidad: 2 cada uno
|
| Dirección de la aguja de aplastamiento | Aplastamiento y acupuntura de arriba a abajo |
| Cabezal de aplastamiento |
1, semicilindro R75*250 mm, fácil de desmontar. 2, semicilindro 2R75*250 mm, fácil de desmontar.
|
| Cabezal de aplastamiento plano |

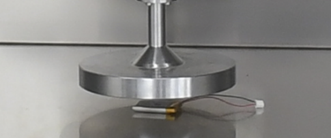

Con un cabezal de aplastamiento plano
1. Cabezal de aplastamiento semicilíndrico: el radio es de 100 mm, es decir, R100 mm * 250 mm. (Personalizar según los requisitos del cliente) 2. Cabezal de aplastamiento plano. |
| Sujetador de aguja | ![]() |
| Visualización de la fuerza | Pantalla de la computadora |
| Resolución del sensor | 1/10000 |
| Conversión de unidades | Kgf, N, kN |
| Sistema de adquisición de temperatura | Rango de adquisición de temperatura 0~+1000℃ |
| Resolución de temperatura: 0.1℃ | |
| Precisión de medición de temperatura: ±0.5℃ | |
| Canal de adquisición de temperatura: 2 canales | |
| Frecuencia de adquisición de temperatura: 100 ms | |
| Sistema de adquisición de voltaje | Rango de adquisición de voltaje: 0~100 V |
| Precisión de adquisición de voltaje: ≤±0.5%FS | |
| Resolución: 10 mV | |
| Canal de adquisición de voltaje: 1 canal | |
| Frecuencia de muestreo de voltaje: 100 ms | |
| Longitud de la línea de muestreo | 2m |
| Frecuencia de adquisición | ≥50 Hz |
| Condición de corte | La presión, el voltaje y la deformación se pueden configurar por separado y monitorear simultáneamente. La prueba se puede detener tan pronto como una o más variables alcancen el valor establecido. |
| Potencia | 25KW |
| Fuente de alimentación | 380V |
| Peso (aprox.) | 800 kg |
