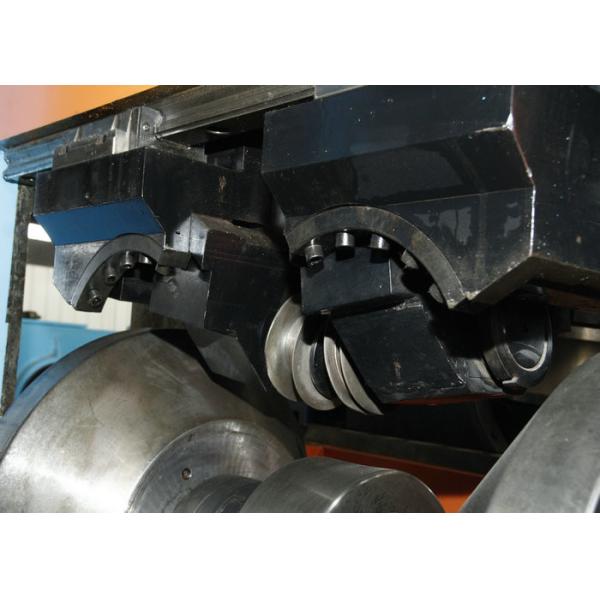

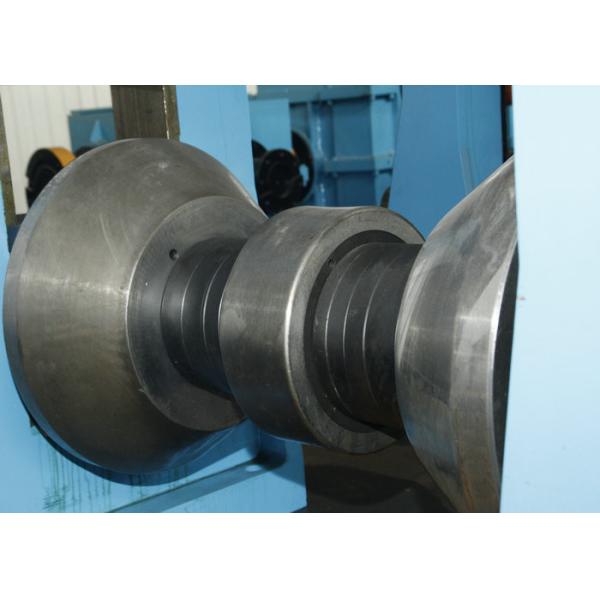

Esta máquina de molino de tubos está diseñada para producir tubos soldados con costura recta de alta frecuencia Φ19-Φ76mm, δ0,7-3,0 mm, incluidas las tubos cuadrados correspondientes y las tubos de forma especial.La configuración completa del equipo abarca desde el descoiler hasta la sierra de corte de longitud fija, con velocidad de rodadura ajustable en función del diámetro del tubo y del grosor de la pared.

• Banda de acero laminada en caliente y en frío, galvanizada (según las normas GB700-88 o GB1591-88)
• Tipo de material: acero de bajo contenido de carbono, acero de baja aleación con δs≤345Mpa, δb≤610Mpa

Raw material (steel coil) → decoiling → shearing and welding → accumulator → non-power leveling → forming milling → high frequency welding → de-burr frame → cooling unit → sizing unit → rough straightening → fixed length cutting → run out table

• Emplazamiento de los equipos mecánicos: 45 m × 4,5 m (longitud × anchura)
• Emplazamiento del equipo eléctrico: 5 m × 4 m (longitud × anchura)
• Base de la base de la unidad de la máquina (según el dibujo del proveedor)
• Dos juegos de grúas aéreas de 5 o 10 toneladas
• Conexión de fuente de alimentación
• Las hojas de sierra de seguimiento (cantidad determinada por el cliente)
• Barras magnéticas para soldadura de tuberías (tamaño basado en las dimensiones de las tuberías)
• Una bomba de alta presión de 6 m para el lecho de la máquina de soldadura
• Piscina de agua de refrigeración (25m3 con tuberías, medidor de presión y válvulas)
• Circuito eléctrico completo de la unidad de la máquina
• Sala de alta frecuencia (instalación en el suelo o en el ático)
• Compresor de aire (1 juego)
• Equipo de elevación para la instalación (peso máximo de la pieza: 8 toneladas)

Garantizamos la calidad de nuestras máquinas durante un año después de la instalación y depuración exitosas.Cualquier problema de calidad resultante del diseño o la fabricación se abordará a nuestra costa (excluyendo factores humanos y componentes vulnerables).

• La fábrica enviará 1-2 ingenieros técnicos para la instalación y pruebas.
• Las responsabilidades del comprador incluyen:
  • Preparación del emplazamiento y de las bases del equipo
  • Proveer equipos y materiales de instalación
  • Reorganización de la mano de obra
  • Asegurar las conexiones de suministro de energía, agua y gas

• Requisitos de espacio para la instalación de máquinas
• Conexión de la fuente de alimentación al banco de control
• Alimentación de aire: 1,5 metros cúbicos por compresor por minuto
• Conexión de suministro de agua a la estación de máquinas
