• - ¿ Qué es eso?
• 1747-ASB
• 1747ASB
• DISCONTINUIDO por el fabricante a partir del 11/01/2013
• Módulo del adaptador de E/S
• SLC500
• En el caso de las empresas de telecomunicaciones:
• SLC 500
• 57.6 KBIT/S
• 115 KBIT/S
• 230 Kbit/s
• Disponible

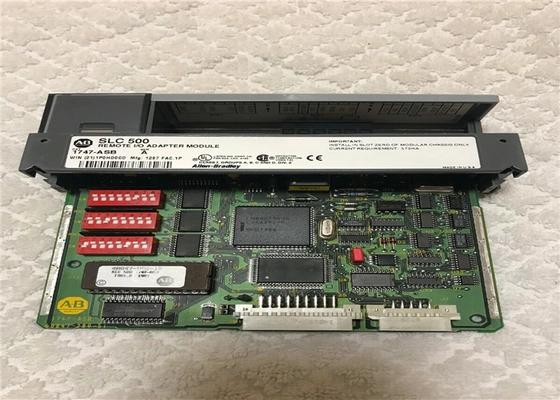

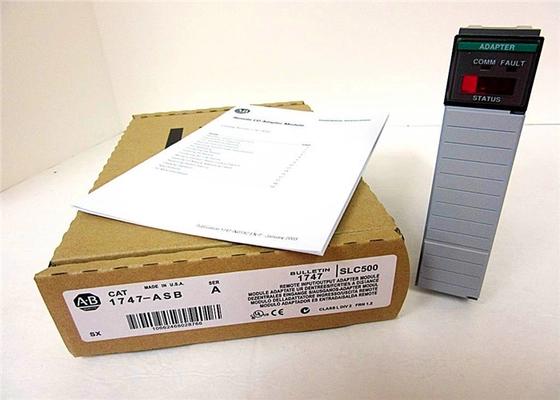

El AB 1747-ASB es un módulo de adaptador de I/O SLC 500.6, 115 o 230 kilobits/segundo.

El AB 1747-ASB es un módulo de adaptador de E/S remoto que forma parte del sistema SLC 500. Establece un enlace de comunicación entre los escáneres SLC o PLC y varios módulos de E/S 1746 a través de E/S remoto.El enlace de E/S remoto consta de un dispositivo maestro i.e., un escáner SLC o PLC y uno o más dispositivos esclavos que sean adaptadores.

La tabla de imágenes SLC o PLC obtiene el mapeo de imágenes del módulo de E/S directamente desde su chasis.y dirección de 2 ranuras con una utilización eficiente de la imagenEstá instalado en el chasis con el procesador SLC 500 y escanea las entradas y salidas en el chasis.

El módulo 1747-ASB tiene 375 mA de corriente de contraplano a 5V y 0 mA a 24V. Tiene una disipación térmica mínima y máxima de 1.875 W.Puede comunicar datos de E/S a una distancia de hasta 3040 metros y admite 57Permite un tamaño de imagen seleccionado por el usuario de hasta 32 grupos lógicos y controla hasta 30 ranuras de chasis.

El 1747-ASB también proporciona memoria no volátil y capacidad de nodo extendido hasta 32 adaptadores.y no requiere ninguna programación del usuarioUtiliza un conector Phoenix de 6 pines para la conexión entre el enlace de E/S remoto y el procesador.

El módulo 1747-ASB admite todos los módulos de E/S SLC 501 como módulos básicos, módulos de resistencia, módulos de contador de alta velocidad, etc.Tiene tres pantallas de 7 segmentos con capacidad mejorada para mostrar el estado de funcionamiento y erroresEl 1747-ASB está destinado al uso en un entorno industrial y proporciona una inmunidad al ruido estándar NEMA.
