GE FANUC IC697BEM731, serie 90-70, controlador de un solo canal

Descripción del producto

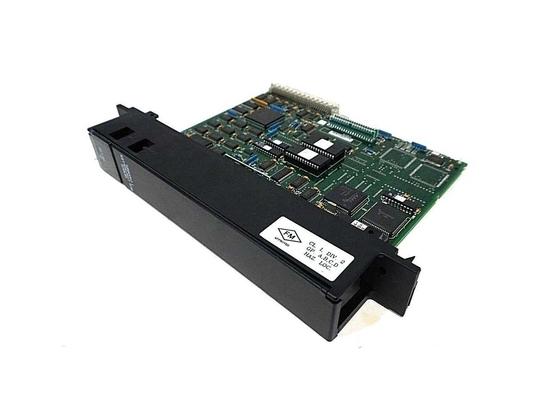

IC697BEM731 es un módulo de control de bus (BCM) fabricado por GE Fanuc para la serie 90-70.El módulo IC697BEM731 está disponible como controlador de un solo canalEn el caso de las máquinas de control de velocidad, el control de velocidad se realiza mediante una máquina de control de velocidad (PCM).Los datos de E / S se transfieren a la CPU una vez por escaneo a través de la placa trasera del rack PLC IC697El IC697BEM731 BCM también tiene la tarea de soportar la comunicación dirigida que proviene de una solicitud de servicio de comunicación de la CPU PLC.puede configurarse para realizar comunicaciones globalesEl IC697BEM731 sólo puede configurarse mediante la función de configuración del software de programación de MS DOS o Windows.


Las características adicionales del IC697BEM731 incluyen 30 gotas por canal, diagnóstico de I/O IC66* o IC661, soporte de bloques, cables y CPU redundantes, comunicaciones LAN, configuración suave de la CPU,y una función de procesador de alarma. Antes de instalar, consulte el manual de instalación del PLC correspondiente. La energía debe estar apagada antes de comenzar. Instale el bastidor según las instrucciones y encienda la energía.el módulo se encenderá con un LED parpadeante correspondiente. El LED central emitirá ON cuando se reciba la configuración de la CPU y se verifique la operación del bus. El LED de la parte inferior siempre está apagado.

El módulo GE Fanuc IC697BEM731 es un BCM o módulo de controlador de bus que forma parte de la línea de productos Serie 90-70 y que está destinado a ser utilizado como controlador de bus en los PLC de la Serie 90-70.Este módulo de control sólo pesa 2 libras.El módulo de controlador de bus IC697BEM731 se puede instalar en solo 1 ranura en el rack PLC y se puede configurar con un software de configuración basado en Windows.El módulo de controlador de bus IC697BEM731 opera escaneando todas las entradas y salidas en el PLC en serie y luego transfiriendo todos los datos de entrada y salida al plano de fondo una vez que se haya completado el proceso de escaneoTambién puede manejar transferencias de datos entre pares.

El módulo de controlador de bus GE Fanuc Serie 90-70 IC697BEM731 puede utilizar LAN para conectarse a otros módulos de controladores de bus y PCIM, y actuará como nodo de comunicación para estos dispositivos y la LAN.Tiene una tasa de Baud por defecto de 153.5 kBaud. El módulo de control de bus IC697BEM731 puede configurarse para manejar aplicaciones de comunicación global.

Este módulo solo debe instalarse en el sistema PLC de la serie 90-70 cuando la energía esté apagada para evitar daños en los componentes o lesiones graves. It has 1 serial port which is an HHM or handheld monitor port that allows it to connect to a monitor that the users can hold in their hands which will give them real-time visual updates about the bus controller module, sus aplicaciones y cualquier fallo o error que pueda producirse en el sistema.

Especificaciones técnicas
