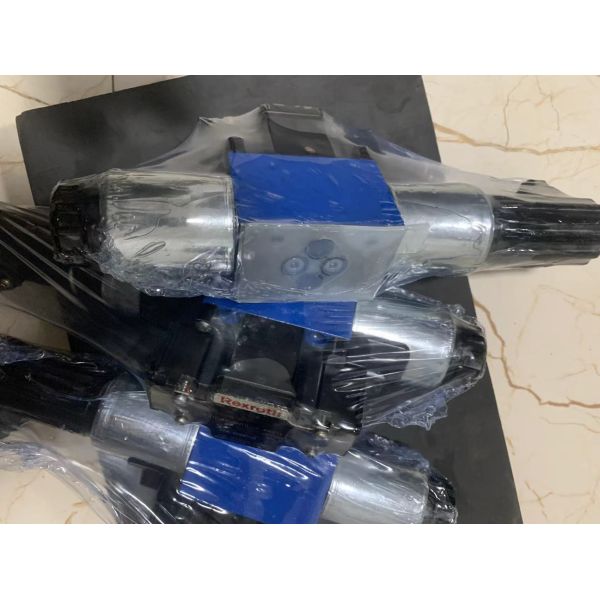

La REXROTH 4WRA6 es una válvula direccional proporcional de accionamiento directo sin retroalimentación de posición eléctrica ni electrónica integrada (OBE). Controla la dirección y el volumen del flujo de fluido hidráulico y está diseñada para montaje en placa base según las normas ISO 4401. Su presión máxima de funcionamiento es de 315 bar, con caudales de hasta 75 L/min (según el modelo).

• Diseño de accionamiento directo para un control preciso del flujo sin retroalimentación externa
• Control proporcional del solenoide con bobinas desmontables y rosca de centrado para facilitar el mantenimiento
• Carrete centrado por resorte que vuelve a la posición neutral cuando se desenergiza
• Compatibilidad con electrónica externa (por ejemplo, amplificadores Eurocard) para el control de la señal
• Tamaños compactos: NG6 y NG10

Cuando se envía una señal eléctrica al solenoide proporcional, genera una fuerza que mueve el carrete proporcionalmente. Esto ajusta la apertura de las vías de flujo entre los puertos P (presión), A/B (líneas del actuador) y T (depósito), lo que permite el control continuo de la dirección y el volumen del flujo. El carrete vuelve al centro mediante resortes cuando se desenergiza.

Esta válvula es adecuada para aplicaciones que requieren un control hidráulico preciso, como:

• Maquinaria industrial (por ejemplo, prensas, moldeo por inyección de plástico)
• Equipos móviles (por ejemplo, grúas, excavadoras)
• Sistemas que necesitan control direccional y de flujo sin electrónica integrada

Los códigos de modelo indican las especificaciones (por ejemplo, 4WRA6E07-2X/G24N9K4/V):

• 4WRA6: Serie y tamaño (NG6)
• E07: Tipo de carrete y configuración de control
• G24N9K4: Suministro de 24 V CC, revestimiento resistente a la corrosión

Consulte las hojas de datos o los proveedores de REXROTH para conocer los requisitos exactos, como el caudal, el tipo de carrete y las entradas eléctricas.

• Utilice la placa base especificada (ISO 4401) para evitar fugas
• Asegúrese de que la línea del depósito nunca se descargue; puede ser necesaria una válvula de precarga (~2 bar)
• Verifique las conexiones eléctricas (por ejemplo, 24 V CC) y la compatibilidad de la bobina

• Compruebe periódicamente si el carrete se atasca o se contamina
• Limpie los filtros y controle la calidad del fluido hidráulico
• Reemplace las bobinas o los sellos si el movimiento es lento

• Compruebe la fuente de alimentación del solenoide
• Inspeccione si hay residuos que bloqueen el carrete
• Verifique las señales del amplificador externo (si se utiliza)

Si los problemas persisten, póngase en contacto con el servicio de asistencia técnica.
