Unidad Enfriadora Integrada de Enfriamiento por Evaporación con Separador de Levitación Magnética y Compresor Libre de Aceite

Descripción General del Producto

En el mundo actual, con recursos energéticos cada vez más escasos, Wotech sigue comprometida con satisfacer continuamente las necesidades de los clientes. Guiados por una misión ambiental global y una visión de futuro para mejorar la eficiencia energética, hemos lanzado con éxito una nueva generación de enfriadoras de levitación magnética con condensación por evaporación integradas y altamente confiables. Este logro se basa en los últimos avances tecnológicos en el campo de la refrigeración y el aire acondicionado. Este producto integra numerosos logros tecnológicos de Wotech: tecnología de condensación por evaporación de alta eficiencia, tecnología de levitación magnética de alta eficiencia, tecnología de suministro de aceite de presión diferencial auto-adaptable y mejora de la eficiencia, tecnología de recuperación de calor de la enfriadora por evaporación, tecnología de separación de aceite de múltiples etapas de alta eficiencia, y más. Representa la culminación perfecta de los 20 años de experiencia tecnológica de Wotech.

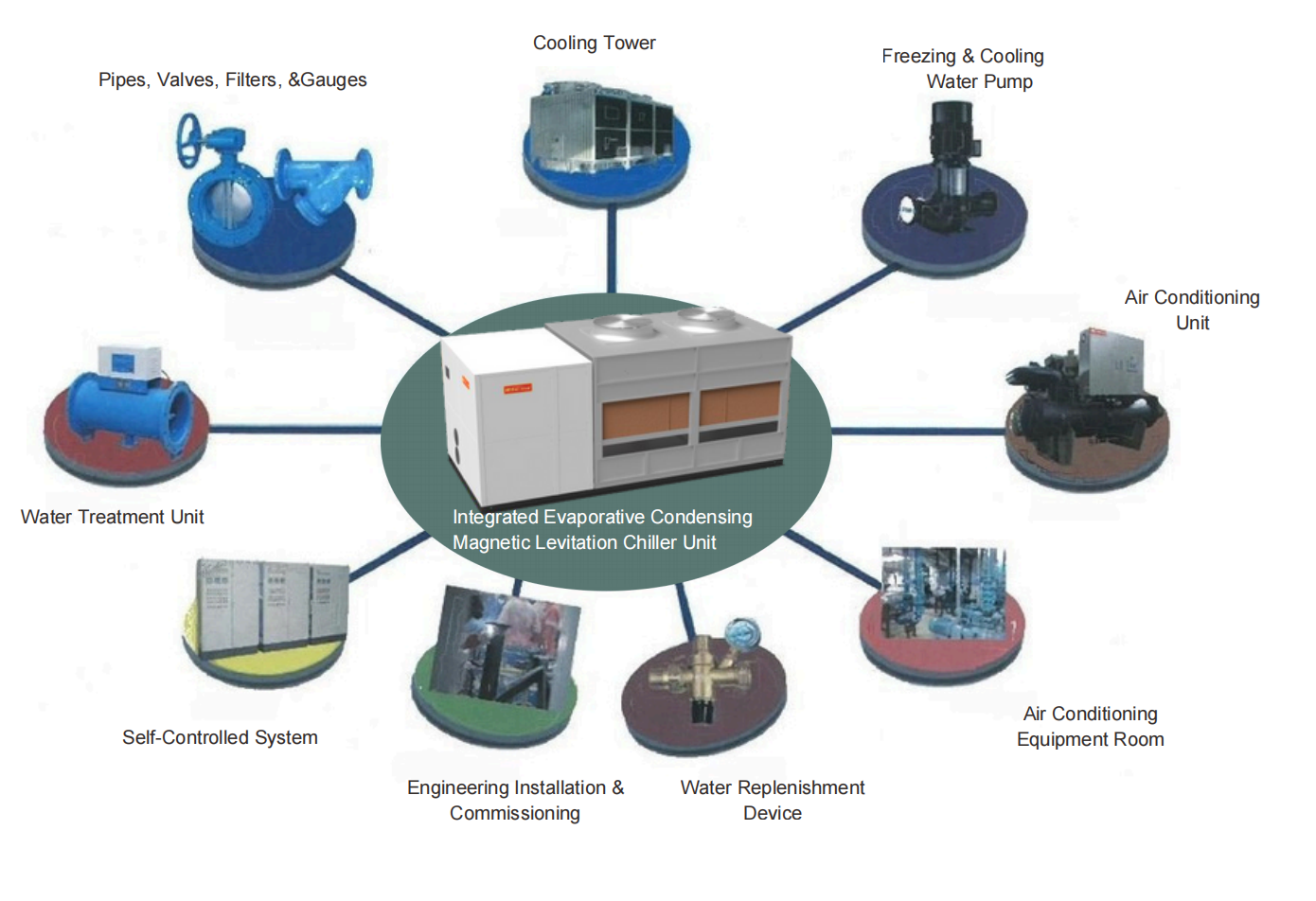

La Enfriadora de Condensación por Evaporación Integrada de Levitación Magnética de Wotech es una enfriadora de levitación magnética de alta eficiencia que cuenta con módulos de fuente de enfriamiento y potencia de agua helada integrados. Integra enfriadoras tradicionales enfriadas por agua, torres de enfriamiento, bombas de agua de enfriamiento, bombas de agua helada y dispositivos de reposición de agua a presión constante. Los clientes solo necesitan conectar tuberías de agua helada y suministro de energía para un funcionamiento eficiente. Como un sistema de sala montado en bastidor, puede reemplazar directamente las salas de aire acondicionado convencionales y sirve como un nuevo tipo de sistema de agua helada para instalación en exteriores. Este producto es ampliamente aplicable para proyectos de aire acondicionado central en metros, hoteles, escuelas, centros comerciales, hospitales y otros lugares. También se puede utilizar para el enfriamiento de procesos en sectores de producción industrial como productos farmacéuticos, electrónica e instrumentos de precisión. Con la implementación de las políticas nacionales de conservación de energía y reducción de emisiones, las enfriadoras de condensación por evaporación integradas de levitación magnética de Wotech ganarán cada vez más favor.

Características del Producto

Alta eficiencia energética

Compresor de Tornillo de Alta Eficiencia Dedicado a Enfriamiento por Evaporación Inundada: Cuenta con el diseño de perfil de tornillo más avanzado, alto

Las técnicas de mecanizado de precisión logran una eficiencia volumétrica de hasta el 95%; Utiliza motores resistentes al flúor de alta eficiencia de renombre internacional, varios

Funciona con la máxima eficiencia en todas las condiciones de funcionamiento.

Evaporador Inundado de Alta Eficiencia: Utilizando la tecnología de evaporación inundada, ofrece una mayor eficiencia térmica en comparación con los evaporadores secos tradicionales.

Aumenta en más de tres veces, y la eficiencia energética de enfriamiento de la unidad puede mejorarse en un 14%.

Condensador de Evaporación de Alta Eficiencia:

☆ El calor de condensación del refrigerante se descarga directamente al aire y al agua exteriores, eliminando la necesidad de una etapa de intercambio de calor intermedia en el sistema de agua de enfriamiento. Esto reduce la temperatura de condensación de la unidad en aproximadamente 4°C en comparación con las unidades tradicionales enfriadas por agua, lo que aumenta la eficiencia de refrigeración en un 12%. También elimina la necesidad de bombas de agua de enfriamiento, lo que reduce significativamente el consumo de energía.

☆ El sistema de rociado de agua recirculante emplea boquillas tipo cesta de alto flujo y resistentes a la obstrucción para garantizar una distribución continua y uniforme del agua. Esto facilita un intercambio de calor completo entre el agua, el aire y el refrigerante, garantizando el rendimiento óptimo de transferencia de calor del condensador.

☆ Utilizando tecnología de intercambio de calor a contracorriente aire-aire combinada con empaque de PVC para enfriamiento, logrando una condensación de refrigerante altamente eficiente.

Fuente de Enfriamiento Autónoma: El compresor está totalmente interconectado con el ventilador del condensador y la bomba de agua. Durante el funcionamiento a carga parcial, el ventilador del condensador y la bomba de agua se descargan o se apagan automáticamente. Esto elimina eficazmente el inconveniente de que la bomba de agua de enfriamiento y la torre de enfriamiento continúen funcionando a plena carga después de que el compresor se descarga y se detiene en los sistemas enfriados por agua, lo que mejora significativamente la eficiencia operativa del sistema de aire acondicionado.

Control de Energía Continuo: La unidad emplea un control de lógica difusa para monitorear la carga de refrigeración en tiempo real en función de las fluctuaciones de temperatura del agua helada, lo que permite el ajuste continuo de la capacidad del compresor para adaptarse a los cambios dinámicos de carga. Esto logra una alta eficiencia a carga parcial con una precisión de control de la temperatura del agua que alcanza ±0.5°C.

Calidad Excepcional

Compresor de Alta Fiabilidad: El compresor de tornillo cuenta con menos piezas móviles. Su marca de renombre internacional incorpora un motor resistente al flúor de alta eficiencia con un módulo de protección electrónica PTC integrado. Equipado con rodamientos de rodillos SKF suecos para el eje principal, cuenta con una vida útil de hasta 100,000 horas. Hasta la fecha, decenas de miles de estos compresores están operando en todo el mundo.

Cada unidad se somete a rigurosas pruebas de estanqueidad y vacío para garantizar que no existan puntos de fuga en toda la máquina o sus componentes. Las estrictas pruebas de rendimiento, resistencia a la corrosión y durabilidad garantizan que cada unidad sea un producto altamente confiable.

El marco y las placas de la carcasa del condensador de evaporación utilizan láminas de aluminio-zinc galvanizado de primera calidad o placas de acero inoxidable, que se encuentran entre los materiales más resistentes a la corrosión disponibles en la actualidad. Su vida útil es de 3 a 6 veces mayor que la de las láminas galvanizadas ordinarias, ofreciendo ventajas como alta resistencia térmica, excelente tolerancia al calor y una apariencia estéticamente agradable. Después de la soldadura, el intercambiador de calor se somete a una galvanización por inmersión en caliente integral para mejorar su resistencia a la corrosión.

El sistema de agua de enfriamiento de la unidad está equipado con un descalcificador electrónico para eliminar la cal del agua de enfriamiento de circuito abierto, eliminar las algas y mejorar la eficiencia y fiabilidad operativa.

Sistema de Tratamiento de Aceite Fiable: El compresor incorpora un separador de aceite de alta eficiencia patentado, mientras que una unidad externa combina tecnologías mecánicas y de adsorción para la eliminación secundaria de aceite. Además, se emplea una tecnología única de concentración de evaporador y retorno de aceite por eyector. Esto mejora la eficiencia del intercambio de calor al tiempo que garantiza la fiabilidad de la unidad.

Tecnología de Suministro de Aceite de Presión Diferencial Auto-Adaptable y Mejora de la Eficiencia (Opcional) ☆ Durante la refrigeración a baja temperatura en invierno, ajusta automáticamente la apertura de la válvula estabilizadora de presión de descarga del compresor para mantener la presión de descarga en el umbral mínimo requerido. Esto mejora la eficiencia operativa de la unidad al tiempo que garantiza la presión diferencial de suministro de aceite necesaria.

Fácil Instalación

Con un diseño estructural integrado, el compresor, el evaporador, el condensador de evaporación, el módulo hidráulico de agua helada (incluida la bomba de agua helada, el filtro de agua y la válvula de reposición de agua) y el sistema de tratamiento de agua están alojados dentro de un marco modular. Esta estructura compacta minimiza la huella, lo que requiere que los clientes solo conecten tuberías de agua helada y suministro de energía para un funcionamiento eficiente. La unidad emplea un diseño modular, dividiendo los componentes grandes en partes más pequeñas para facilitar el transporte y el izado en el sitio. Permite el funcionamiento de una sola unidad o el funcionamiento en red de hasta tres unidades modulares de un solo compresor de cualquier tamaño.

Funcionamiento Silencioso

El compresor de tornillo semihermético cuenta con una estructura de doble pared con almohadillas de amortiguación de vibraciones como equipo estándar en la base, lo que garantiza un funcionamiento suave y fiable con bajos niveles de ruido. El condensador emplea un ventilador axial de aleación de aluminio diseñado específicamente para el enfriamiento por evaporación, con aspas curvadas hacia adelante y un conducto de entrada aerodinámico. Esta configuración ofrece baja resistencia al aire, alto flujo de aire, bajo ruido y alta eficiencia.

Control Inteligente

1. Control Inteligente

☆ La unidad emplea un controlador de microordenador avanzado, que ofrece un control preciso, funcionalidad integral y alta automatización.

☆Ofrece múltiples configuraciones de modo de funcionamiento para satisfacer las diversas necesidades de los usuarios;

☆ Múltiples controles de protección automática garantizan la seguridad operativa de la unidad;

☆ La pantalla táctil de 10 pulgadas proporciona una monitorización completa de los parámetros de funcionamiento de la unidad. La interfaz fácil de usar garantiza un funcionamiento intuitivo, lo que permite una verdadera funcionalidad de inicio/parada con un solo toque.

2. Sistema de Control de Grupo Multi-Unidad (Opcional)

☆Los sistemas de control de grupo multi-unidad calculan automáticamente las cargas en tiempo real para los sistemas de aire acondicionado. Simultáneamente, basándose en el acoplamiento del rendimiento y los modelos de cálculo de la eficiencia energética para cada dispositivo, seleccionan automáticamente los planes operativos y las estrategias de control óptimos. Esto gestiona de forma inteligente el compresor, la bomba de agua helada y la circulación del condensador de evaporación. Mejora eficazmente la eficiencia operativa en tiempo real del sistema de aire acondicionado en condiciones de carga variable, mejora la estabilidad y precisión del control de la temperatura del agua, aumenta la eficiencia energética general del sistema y reduce el consumo y los costos de energía operativa.

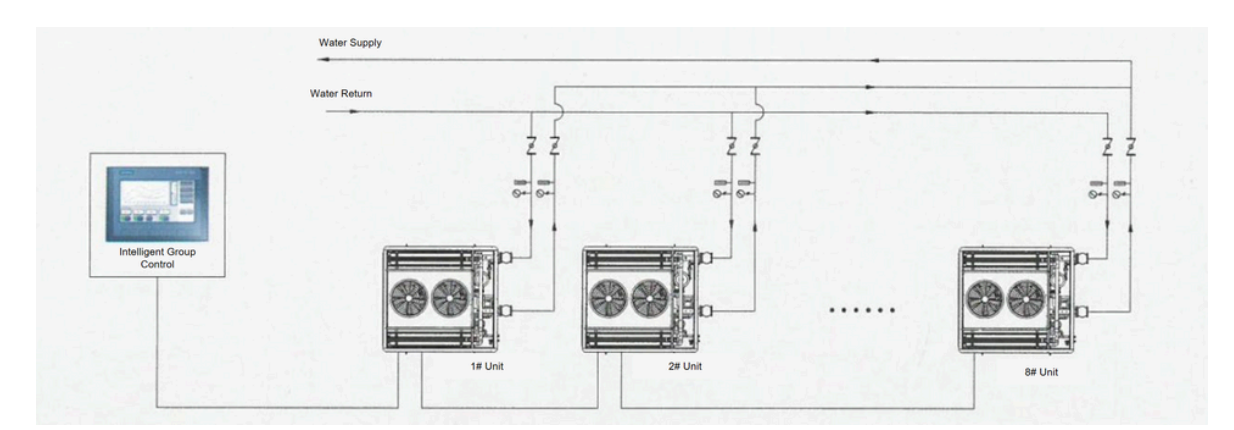

☆ Admite el control de grupo en red para hasta 8 unidades de enfriamiento por evaporación del mismo modelo equipadas con módulos de enfriamiento por agua autónomos;

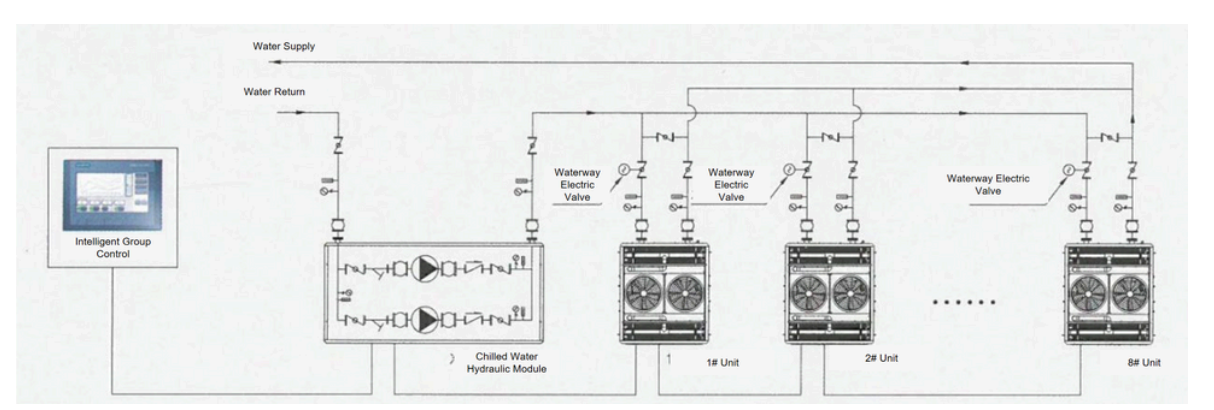

☆ Admite el control de grupo en red para hasta 8 unidades de enfriamiento por evaporación de cualquier modelo y sus correspondientes válvulas eléctricas de agua helada (opcional), junto con módulos de presión de agua externos.

Ventajas Tecnológicas

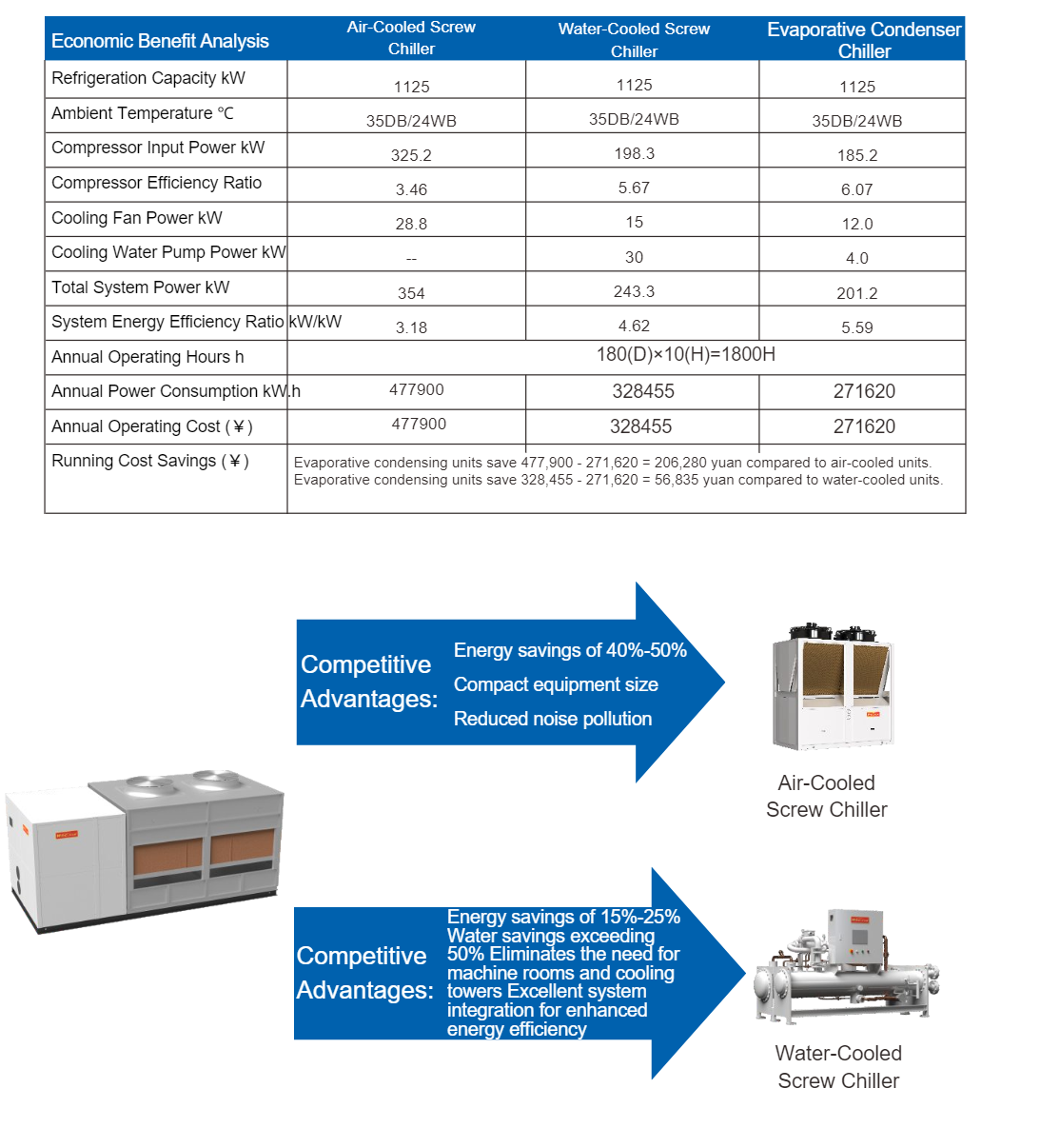

Comparación Económica

Análisis del Proyecto de Aplicación:

El área de construcción para el aire acondicionado en un determinado proyecto es de 7,500 m². El índice de carga de enfriamiento es de 150 W/m². La carga de enfriamiento de diseño es de 1,125 kW. El período de funcionamiento de enfriamiento es de 180 días, con 10 horas de funcionamiento por día. La eficiencia de la unidad es de 0.75. Las tarifas de electricidad industrial se calculan a 1.0 $/kWh.
