• El CC3100MOD es un módulo Wi-Fi que consta del procesador de red Wi-Fi CC3100R11MRGC y subsistemas de gestión de energía. Este módulo totalmente integrado incluye todos los relojes requeridos, memoria flash de interfaz periférica serie (SPI) y componentes pasivos.
• Las certificaciones modulares FCC, IC, TELEC y CE ahorran esfuerzo, tiempo y dinero al cliente
• Módulos Wi-Fi CERTIFIED™, con la capacidad de solicitar la transferencia de certificados para los miembros de la Wi-Fi Alliance
• Subsistema de procesador de red Wi-Fi
  • Con circuitos Wi-Fi Internet-on-a chip™
  • Microcontrolador Arm (MCU) dedicado

    Descarga completamente los protocolos Wi-Fi e Internet del MCU externo

  • Controlador Wi-Fi y múltiples protocolos de Internet en ROM
  • Radio 802.11 b/g/n, banda base y control de acceso al medio (MAC), controlador Wi-Fi y suplicante
  • Pila TCP/IP
    • Interfaces de programación de aplicaciones (API) de sockets BSD estándar de la industria
    • 8 sockets TCP o UDP simultáneos
    • 2 de los 8 sockets pueden ser sockets TLS y SSL
  • Potente motor criptográfico para conexiones Wi-Fi e Internet rápidas y seguras con cifrado AES de 256 bits para conexiones TLS y SSL
  • Modos Estación, AP y Wi-Fi Direct
  • Seguridad WPA2 Personal y Enterprise
  • Administrador de conexión SimpleLink™ para conexiones Wi-Fi autónomas y rápidas
  • Tecnología SmartConfig™, modo AP y WPS2 para un aprovisionamiento Wi-Fi fácil y flexible
  • Potencia TX
    • 17 dBm a 1 DSSS
    • 17,25 dBm a 11 CCK
    • 13,5 dBm a 54 OFDM
  • Sensibilidad RX
    • –94,7 dBm a 1 DSSS
    • –87 dBm a 11 CCK
    • –73 dBm a 54 OFDM
  • Rendimiento de la aplicación
    • UDP: 16 Mbps
    • TCP: 13 Mbps
• Interfaz de host
  • Amplio rango de suministro de energía (2,3 a 3,6 V)
  • Interactúa con MCU de 8, 16 y 32 bits o a través de una interfaz SPI o UART
  • Controlador de host de bajo tamaño: menos de 6 KB
  • Admite aplicaciones RTOS y sin sistema operativo
• Subsistema de gestión de energía
  • El convertidor CC-CC integrado admite una amplia gama de voltajes de suministro:
    • Modo de batería directa: 2,3 V a 3,6 V
  • Bajo consumo de energía a 3,6 V
    • Hibernación con reloj en tiempo real (RTC): 7 µA
    • En espera: 140 µA
    • Tráfico RX: 54 mA a 54 OFDM
    • Tráfico TX: 223 mA a 54 OFDM
• Componentes integrados en el módulo
  • Cristal de 40,0 MHz con oscilador interno
  • Cristal de 32,768 kHz (RTC)
  • Flash serie SPI de 8 Mbit
  • Filtro RF y componentes pasivos

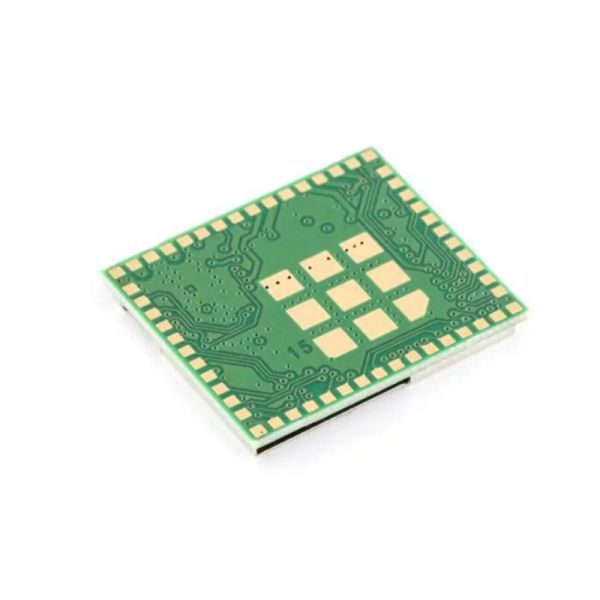

• Paquete LGA de 20,5 mm × 17,5 mm con paso de 1,27 mm y 63 pines para un fácil montaje y un diseño de PCB de bajo costo
• Rango de temperatura de funcionamiento: –20°C a +70°C
• El módulo es compatible con Ecosistema de desarrolladores SimpleLink

Agregue Wi-Fi^® a MCU de bajo costo y bajo consumo para aplicaciones de IoT. El CC3100MOD es un módulo certificado FCC, IC, CE y Wi-Fi CERTIFIED™ que forma parte de la familia SimpleLink™ Wi-Fi, lo que simplifica drásticamente la implementación de la conectividad a Internet. El CC3100MOD integra todos los protocolos para Wi-Fi e Internet, lo que minimiza en gran medida los requisitos de software del MCU host. Con protocolos de seguridad integrados, la solución CC3100MOD proporciona una experiencia de seguridad robusta y sencilla. Además, el CC3100MOD es una solución de plataforma completa que incluye varias herramientas y software, aplicaciones de muestra, guías de usuario y programación, diseños de referencia y la comunidad de soporte TI E2E™. El CC3100MOD está disponible en un paquete LGA que es fácil de diseñar con todos los componentes requeridos, incluyendo Flash serie, filtro RF, cristal y componentes pasivos que están totalmente integrados.

El subsistema del procesador de red Wi-Fi cuenta con circuitos Wi-Fi Internet-on-a chip™ y contiene un MCU Arm adicional dedicado que descarga el MCU host. Este subsistema incluye una radio 802.11b/g/n, banda base y MAC con un potente motor criptográfico para conexiones a Internet rápidas y seguras con cifrado de 256 bits. El módulo CC3100MOD admite los modos estación, punto de acceso y Wi-Fi direct. El módulo es compatible con la seguridad WPA2 personal y empresarial y también WPS 2.0. Este subsistema incluye pilas TCP/IP, TLS/SSL integradas, un servidor HTTP y múltiples protocolos de Internet.

El subsistema de gestión de energía incluye un convertidor CC-CC integrado con soporte para una amplia gama de voltajes de suministro. Este subsistema permite modos de bajo consumo de energía, como la hibernación con RTC, que requiere aproximadamente 7 µA. El módulo CC3100MOD puede conectarse a cualquier MCU de 8, 16 o 32 bits a través de la interfaz SPI o UART. El controlador del dispositivo minimiza los requisitos de espacio de memoria del host de menos de 7 KB de memoria de código y 700 B de RAM para una aplicación cliente TCP.
