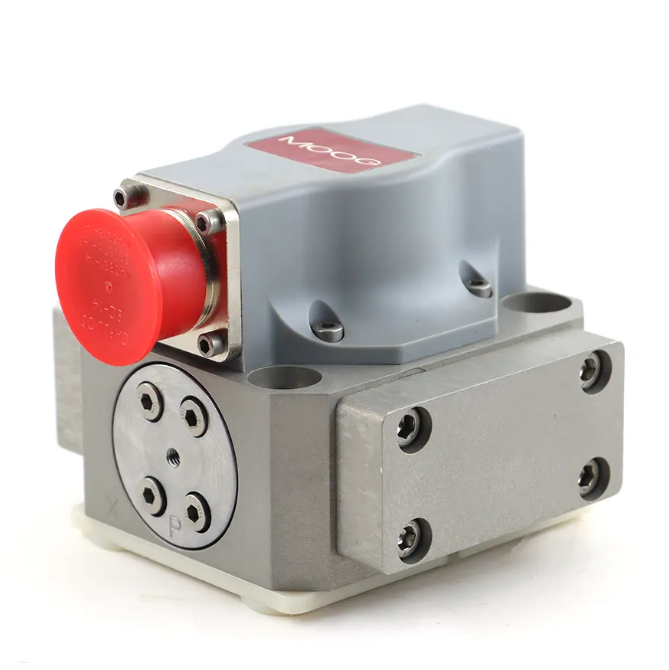

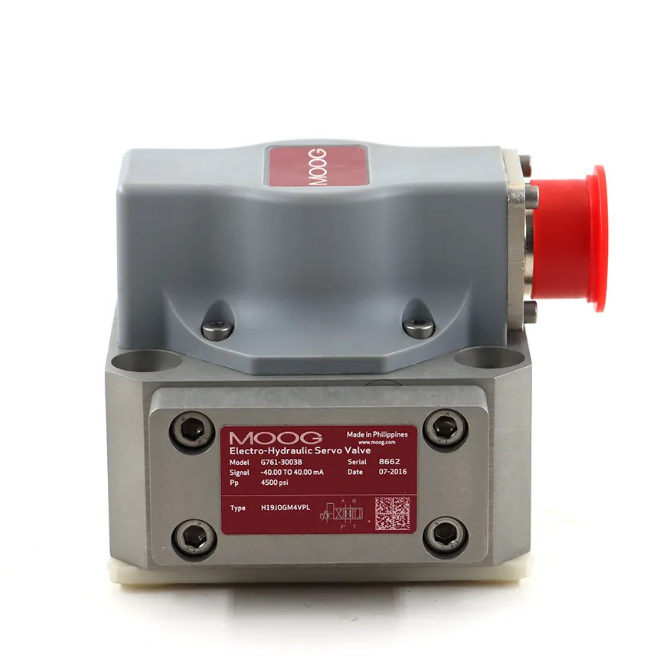

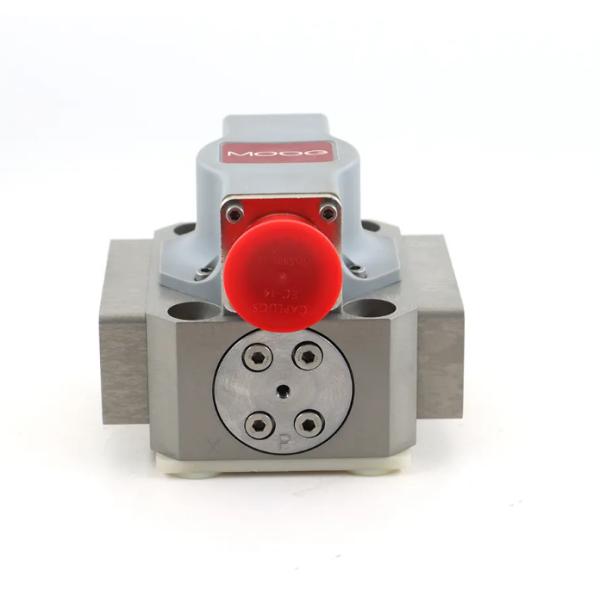

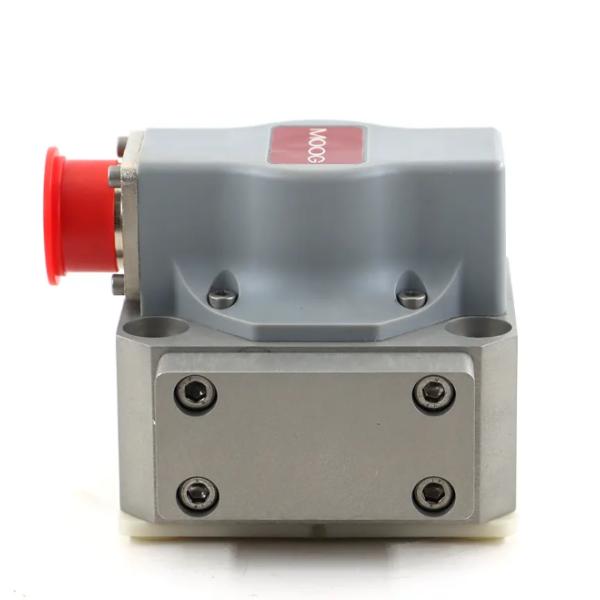

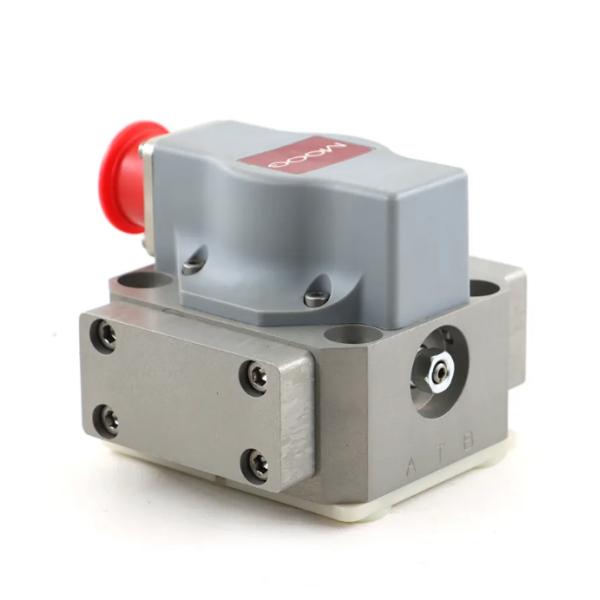

Las servoválvulas de control de flujo de la serie G761/761 son válvulas de estrangulamiento para aplicaciones de 3 y preferiblemente 4 vías. Son un diseño de alto rendimiento de 2 etapas que cubre el rango de caudales nominales de 4 a 63 l/min (l a 16.5 gpm) a una caída de presión de la válvula de 35 bar (500 psi) por labio de carrete.
La etapa de salida es un carrete deslizante de cuatro vías de centro cerrado. La etapa piloto es una boquilla doble simétrica y un deflector, impulsados por un motor de par seco de doble entrehierro. La retroalimentación mecánica de la posición del carrete es proporcionada por un resorte en voladizo. El diseño de la válvula es simple y robusto para un funcionamiento confiable y de larga duración.
El diseño es simple y robusto para un funcionamiento confiable y de larga duración. La etapa de salida es un carrete deslizante de 4 vías de centro cerrado.
El carrete deslizante. La etapa piloto se compone de un motor de par seco de boquilla doble simétrica. El carrete de la 2ª etapa
la posición se controla mediante un cable de retroalimentación con punta de carburo. La bola de carburo en el extremo del cable de retroalimentación es un
requisito de diseño obligatorio que garantiza una alta precisión, un funcionamiento fiable y una larga vida útil. Todas nuestras servoválvulas son conocidas por su alta precisión y funcionamiento fiable incluso en las aplicaciones industriales más duras.
Estas válvulas son adecuadas para sistemas de control electrohidráulico de posición, velocidad, presión o fuerza con altos requisitos dinámicos.
respuesta.
Diseño de la válvula
Patrón de montaje
Presión máxima de funcionamiento a los puertos P, T, A, B
Etapa piloto
Caudal nominal a Ap, 35 bar/labio de carrete
(500 psi/labio de carrete)
Tiempo de respuesta escalonada para un recorrido del 0 al 100%
2 etapas, con carrete y casquillo y motor de par seco
15010372-004-04-0-92
315 bar (4.500 psi)
Deflector de boquilla
4 l/min
(1 gpm)
5 ms
10 l/min
(2.5 gpm)
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16.5 gpm)
