13mm 6V 100RPM Motor de engranajes en miniatura de alto par Caja de engranajes para bloqueo de gabinete expreso

Nuestra serie GA13Y030/GM13-030 representa un motor de engranaje de 13 mm DC de primera calidad con caja de engranajes de metal completa, que ofrece 100RPM @ 6V con una densidad de par excepcional.Diseñados para el control de movimiento de precisión en aplicaciones de espacio limitado.

Especificaciones clave:
✔ Voltado: 6V CC (rango de funcionamiento de 3-9V)
✔ Velocidad: 100 ± 10% RPM (después de la caja de cambios)
✔ Tipo de engranaje: engranajes de metal de precisión para un funcionamiento sin problemas
✔ Opciones de eje: corte en D o redondo (personalizable)
✔ Corriente de extracción: ≤ 20 mA (sin carga), ≤ 85 mA (en parada)

Especificaciones del motor de engranajes de 13 mm

Modelo: GA13-030 micro motor de engranajes de metal

Caja de cambios: Reducción de engranajes de espolón de metal de 13 mm

030 Tamaño del motor12 mm*15 mm*18.6 (H*D*L)

El eje: Φ3 mm D-cortado 0,5 mm, por encargo

Tamaño de la caja de engranajes13 mm*L mm (La longitud puede ser personalizada)
Tamaño del eje:Aproximadamente 4 x L mm (Dia*L)
Válti­dad nominalSe trata de un sistema de transmisión de corriente continua.

Voltado de funcionamiento3V a 9V
Velocidad de rotación:
15 RPM/18 RPM / 25 RPM / 35 RPM / 59 RPM / 70 RPM / 100 RPM/120 RPM / 140 RPM / 250 RPM / 500 RPM

Conmutación: Cepillo de carbono/ cepillo de grafito/ cepillo de metal;
Construcción: motor eléctrico de corriente continua con núcleo de hierro de micro imán permanente;

Ventajas técnicas

• Caja de engranajes de metal de 13 mm: engranajes de acero endurecidos para más de 50.000 ciclos

• Gear-030 Núcleo del motor: cepillos de carbono con una duración de más de 300 horas

• Se puede personalizar:

  • Opciones de codificación (resolución de 12 bits)

  • Longitudes de eje extendidas

  • 20Relaciones de transmisión de 1:1 a 360:1

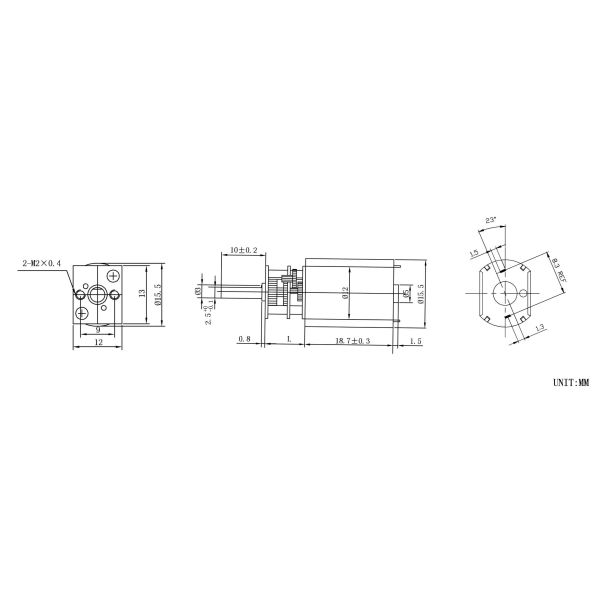

13mm 6V 100RPM Motor de engranajes en miniatura de alto par Caja de engranajes para bloqueo de gabinete expresoLas dimensiones

Las características del motor de reducción de engranajes de 13 mm

• El motor único 030 Tamaño:12mm*15.5mm*18.7 ((H*Dia*L)
• Tipo de motor único 030:RF-030/RK-030
• Diámetro de la caja de engranajes: 13 ± 0,2 mm
• Diámetro del eje de la caja de engranajes: eje D de 3 mm o 2,5 mm (el eje de salida en forma de D se procesa y molienda para aumentar la fuerza y la fricción, lo que hace que la transmisión sea más estable y conveniente para conectar y fijar)
• Los agujeros de los tornillos de montaje: Tamaño:2*0,4 mm
• Distancia entre los orificios de los tornillos de montaje:9 mm
• Caja de engranajes del eje exterior Forma / longitud puede ser personalizado

Proporción de engranajes y longitud de la caja de engranajes

Motor de engranajes en miniatura de 13 mm 6V 100RPMLista de parámetros

La lista de parámetros anterior es un parámetro general, si se pueden procesar diferentes necesidades de acuerdo con los requisitos.

El voltaje, el par, la velocidad, la corriente, la potencia y el tamaño del eje se pueden personalizar según los requisitos.

Diseñado para sistemas de cerraduras inteligentes

Ideal para:

• Las cerraduras de los armarios expresas (torque elevado para la accionamiento del perno)

• Cerraduras de puertas con huellas dactilares (silenciosas y con un rendimiento fiable)

• Mecanismos de ciclismo/bloqueo en U (funcionamiento resistente a las condiciones meteorológicas)

¿Por qué los ingenieros eligen este motor?
→ Torque instantáneo: 2.5kg.cm de torque de espera para la liberación rápida del bloqueo
→ Protección IP42: Resiste el polvo/humedad en instalaciones exteriores
→ Modo de baja potencia: consumo ≤ 0,5 W para la eficiencia de la batería

Aplicaciones en varias industrias

1Automatización del hogar

• Los conductores de cortinas inteligentes

• Cerraduras de las tapas del aparato

2. Robótica

• Ajustes de los cardines de los UAV

• Las articulaciones del brazo robótico

3- Servicios médicos y financieros

• Mecanismos de enfoque del proyector

• Lectores de tarjetas ATM

4Industriales

• Actuadores de interruptores de aire

• Sistemas de posicionamiento de sensores
