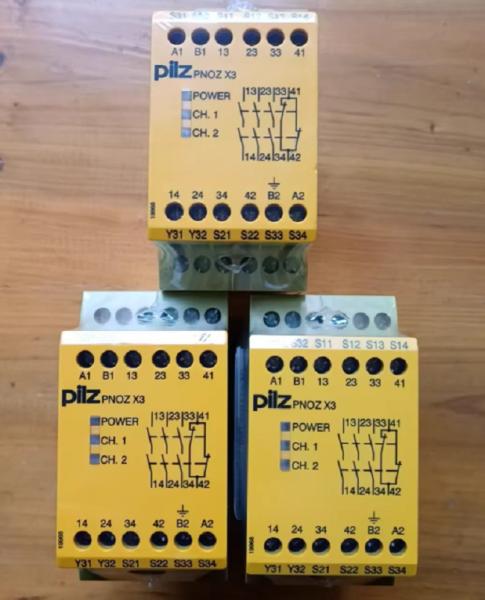

PNOZ X3 774310 Relés de seguridad Pilz 24VAC 24VDC 3n/o 1n/c 1so

1.Descripción general del PNOZ X3 774310 Pilz

El relé de seguridad Pilz PNOZ X774310, que forma parte de la serie PNOZ X3 con más de un millón de unidades vendidas en todo el mundo, cuenta con una fuente de alimentación de amplio voltaje de 24 V CA/CC, tres contactos de seguridad normalmente abiertos (NA) y un contacto auxiliar normalmente cerrado (NC). Cumple con los requisitos de parada de emergencia y supervisión de puertas de seguridad ISO 13849-1 PLe / SIL CL 3 con un solo enchufe, lo que lo convierte en un socio ideal para el control de seguridad de nivel básico en maquinaria y equipos.

Redundancia de doble canal: Dos relés internos de guiado positivo garantizan una desconexión segura incluso si uno se atasca, cumpliendo con la norma EN 60947-5-1 para estructuras de guiado forzado. Rango de voltaje amplio de 24 V CA/CC: El mismo bloque de terminales es compatible tanto con 24 V CA como con 24 V CC, lo que elimina la necesidad de distinguir entre las conexiones de alimentación in situ y reduce el inventario de piezas de repuesto. Contactos 3s/1c: Tres contactos momentáneos de seguridad normalmente abiertos (N/O) se conectan en serie en una cadena de seguridad, y un contacto auxiliar normalmente cerrado (N/C) proporciona retroalimentación de la señal, lo que garantiza una desconexión y alarma fiables. Interruptor de reinicio automático/manual: Un interruptor DIP selecciona el reinicio automático, supervisado o manual, lo que permite tanto el reinicio rápido como la confirmación manual. Detección de cortocircuitos entre canales: Las entradas de doble canal se comparan en tiempo real para deshabilitar inmediatamente el inicio si se produce un cortocircuito en el botón de parada de emergencia o en el cableado, evitando falsas seguridades. Categoría de parada 0: Se detiene al fallar la alimentación, con un tiempo de respuesta típico de < 15 ms, cumpliendo con los requisitos de frenado rápido de prensas de alta velocidad, robots, AGV y otras aplicaciones.

2.Características principales:

1. Parámetros principales
Modelo: 774310 (PNOZ X3)
Fuente de alimentación: 24 V CA/CC (20…28 V), 2,5 W / 5 VA
Contactos de seguridad: 3 × N/O momentáneos, 6 A / 250 V CA, CC-13 6 A / 24 V
Contacto auxiliar: 1 × N/C, 6 A / 250 V CA
Salida de semiconductores: 1 × PNP 24 V / 0,5 A (estado)
Entradas: 2 canales, con/sin detección de cortocircuitos
Reinicio: El interruptor DIP selecciona el reinicio automático, supervisado o manual
Tiempo de respuesta: ≤ 15 ms (incluida la apertura del contacto)
Vida útil eléctrica: > 1 × 10⁶ ciclos (a carga nominal)
Vida útil mecánica: > 10 × 10⁶ ciclos
Terminales: Tornillos, 2 × 1,5 mm² o 1 × 2,5 mm²
Montaje: Carril DIN de 35 mm o montaje con tornillos
Dimensiones: 87 × 45 × 121 mm (Al. × An. × Pr.)
Peso: ≈ 375 g
Medio ambiente: -20…+55°C de funcionamiento, -40…+85°C de almacenamiento y transporte, IP40 (terminal IP20)
Nivel de seguridad: ISO 13849-1 PL e / SIL 3 / Cat. 4
Certificaciones: TÜV, CE, cULus, CCC, KOSHA

2. Características principales
Redundancia de doble canal + contactos de guiado positivo
Dos relés internos de guiado positivo garantizan una desconexión segura incluso si algún contacto se atasca, cumpliendo con la norma EN 60947-5-1.
Suministro de voltaje amplio
La fuente de alimentación universal de 24 V CA/CC elimina la necesidad de distinguir entre alimentación CA y CC in situ, lo que reduce las piezas de repuesto.
Interruptor de reinicio automático/manual conmutable
Un interruptor giratorio permite la selección de reinicio automático, supervisado o manual, proporcionando tanto un reinicio rápido como una confirmación manual. Detección de cortocircuitos
Comparación en tiempo real de entradas de doble canal. El inicio se deshabilita si el botón de parada de emergencia o el cableado están en cortocircuito, evitando falsas seguridades.
Categoría de parada 0
Parada instantánea al fallar la alimentación, con un tiempo de respuesta típico de < 15 ms. Adecuado para aplicaciones de frenado rápido como prensas de alta velocidad, robots y AGV.
Diagnóstico visual
Tres LED en la parte frontal muestran el estado de la alimentación, el canal 1 y el canal 2, respectivamente, para facilitar la solución de problemas.
Expansión perfecta
Se puede combinar con módulos de expansión de la serie PNOZ X (contacto, retardo de tiempo) para crear hasta 20 salidas de seguridad, cumpliendo con los requisitos de la cadena de seguridad de toda la línea de producción.
Certificaciones globales
Las certificaciones TÜV, CE, cULus, CCC y KOSHA garantizan la exportación de cableado único a Europa, Estados Unidos, Japón, Corea del Sur y el sudeste asiático.

3. Aplicaciones típicas
Máquinas herramienta: Botones pulsadores de parada de emergencia tipo seta, enclavamientos de puertas/protectores de seguridad
Robótica: Parada de emergencia del panel de control, vallas de seguridad, salidas OSSD de cortinas de luz
Embalaje/Impresión: Cables de tracción de seguridad, pulsadores a dos manos, alfombras de seguridad
Almacenamiento y logística: Parada de emergencia AGV, plataformas elevadoras, limitadores de posición de puertas enrollables
Alimentos y productos farmacéuticos: Supervisión de puertas de limpieza in situ (CIP), paradas de emergencia en áreas a prueba de explosiones

4. Información de pedido
Modelo: PNOZ X3 774310
Número de pedido: 3ABD0000088311 (EAN 4046548011685)
Embalaje: Unidad individual en una caja de cartón, que incluye relé, bloque de terminales extraíble y guía de instalación rápida en chino
