LAPP LI2YCY-PiMF Cable de Datos Blindado de Baja Capacitancia 30MHz Aislamiento PE

1. Descripción general del producto
UNITRONIC® LI2YCY-PiMF es un cable blindado diseñado por LAPP en Alemania para la transmisión de datos de baja frecuencia y alta fidelidad. Cada par de núcleos utiliza un blindaje separado (Par en Lámina Metálica, PiMF) que consta de una lámina de aluminio y un hilo de drenaje, además de un blindaje trenzado general de cobre estañado. Esto suprime eficazmente la diafonía cercana (NEXT) y la interferencia electromagnética externa (EMI), garantizando la integridad de la señal. El aislamiento de PE de baja capacitancia permite distancias de transmisión más largas y minimiza la atenuación de la señal, lo que lo hace ideal para entornos con alta interferencia electromagnética, como plantas industriales, automatización de edificios, sistemas de pesaje y enlaces de señal de inversores.

2. Características y beneficios clave
• Doble blindaje: blindaje PiMF por pares + trenza de cobre estañado, eficacia de blindaje ≥ 80 dB (30 MHz)
• Baja capacitancia: típicamente 30–50 pF/m, compatible con transmisión de alta velocidad y larga distancia
• Cubierta exterior de PVC ignífugo, cumple con la prueba de llama vertical de un solo cable IEC 60332-1-2
• Flexibilidad a baja temperatura: sin agrietamiento frágil a -40°C, adecuado para almacenamiento en frío y aplicaciones en exteriores
• Resistencia al aceite y a los productos químicos: cumple con la clase de resistencia al aceite TM54 de DIN EN 50290-2-22
• Respetuoso con el medio ambiente: Cumple con las directivas RoHS/REACH y CE de baja tensión
• Color: Gris guijarro RAL 7032 para una fácil identificación en campo

3. Aplicaciones típicas
• Ethernet industrial, PROFIBUS, buses de campo RS-422/RS-485
• Conexiones de señal para PLC, DCS, inversores y servomotores
• Pesaje de precisión, instrumentos de análisis médico, adquisición de datos de laboratorio
• Automatización de edificios, circuitos de control CCTV de seguridad
• Robótica, cadenas de arrastre AGV o instalación flexible (principalmente cableado fijo)

4. Rango de especificaciones
| Número de pedido | Número de pares × Área transversal | Diámetro exterior | Peso del cobre | Peso | Radio de curvatura mínimo (fijo) |
|--------|-------------|------|------|------|----------------------|
| 0034040 | 2 × 2 × 0.22 mm² | 7.7 mm | 33 kg/km | 75 kg/km | 5 × DE |
| 0034048 | 8 × 2 × 0.34 mm² | 12.9 mm | 127 kg/km | 191 kg/km | 5 × DE |
| 0034073 | 10 × 2 × 1 mm² | 19.7 mm | 326 kg/km | 492 kg/km | 5×DE |

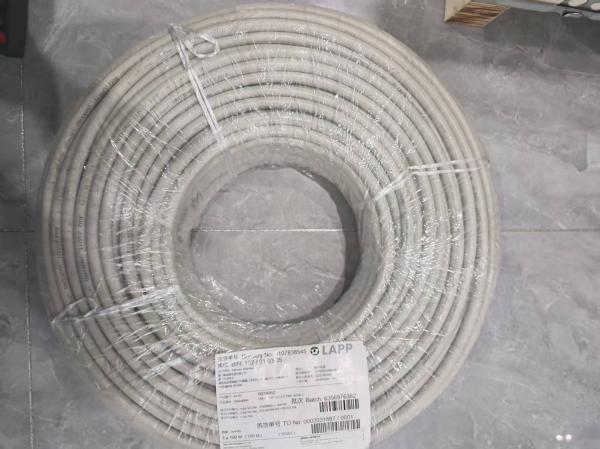

Imágenes de detalles del producto
