Cable remoto Schneider Electric VW3A1104R30 de 3 m para terminal de pantalla gráfica

1. Descripción general del Schneider Electric VW3A1104R30

El Schneider VW3A1104R30 es un cable de comunicaciones especializado de 3 metros de largo, con conectores RJ45 blindados en ambos extremos. Está diseñado para conectar rápidamente terminales de pantalla gráfica Schneider (como las HMI Magelis o paneles de control avanzados) a los variadores de frecuencia de la serie Altivar/Altistart y a los sistemas de gestión de motores TeSys T. El blindaje está moldeado integralmente en la cubierta moldeada por inyección, lo que garantiza una flexión a largo plazo en entornos industriales que van de 0 a 70 °C, y es resistente al arrastre y a la contaminación por aceite, lo que garantiza una pérdida de señal Modbus/CANopen nula. El cable utiliza un cable de par trenzado de 8 núcleos altamente flexible con un blindaje de lámina de aluminio, logrando una impedancia de 100 Ω y cumpliendo con los estándares CAT5e. Los terminales RJ45 están chapados en oro, con un diámetro de 3 μm, y tienen una vida útil plug-and-play de más de 1.000 ciclos. El funcionamiento plug-and-play elimina la necesidad de pelar y crimpar en el sitio, reduciendo el tiempo de cableado en más del 50%. La cubierta naranja es fácilmente identificable, lo que reduce el riesgo de desconexión accidental durante el mantenimiento.

2. Características principales:

1. Parámetros básicos
Modelo: VW3A1104R30
Categoría: Cable de conexión remota para terminal de pantalla gráfica (RJ45-RJ45)
Longitud: 3 m (±0,1 m)
Conector: Conectores macho RJ45 8P8C en ambos extremos, contactos chapados en oro ≥3 µm
Especificaciones del cable: Clasificado CAT5e, par trenzado de 8 núcleos, doble blindaje de lámina de aluminio y trenzado, cubierta de PVC ignífuga (naranja)
Características eléctricas: Impedancia 100 Ω ±15%, Corriente nominal 1 A/núcleo, Tensión de funcionamiento 30 V CA/CC
Características mecánicas: Radio de curvatura ≥ 30 mm, Vida útil de inserción/extracción ≥ 1000 ciclos
Clasificación ambiental: Temperatura de funcionamiento –20 °C a +70 °C; Protección IP20; Resistente al aceite y a los rayos UV

2. Compatibilidad y certificaciones
Accionamientos/Sistemas aplicables:
– Variadores de frecuencia Altivar 12 / 212 / 312 / 32 / 61 / 71 / 320 / 340/630/930 Series
– Arrancador suave Altistart 22
– Servomotor Lexium 32
– Sistema de gestión de motores TeSys T
Terminales compatibles: VW3A1101, VW3M1701 y otros terminales de pantalla gráfica
Certificaciones: CE, UL 508, EAC, RoHS, REACH

3. Aspectos destacados de las características
Plug-and-Play: Los conectores RJ45 blindados de doble extremo se conectan a paneles remotos sin crimpar, lo que reduce el tiempo de cableado en campo en un 50%.
Alta velocidad y fiabilidad: El blindaje suprime las EMI, lo que garantiza comunicaciones Modbus/CANopen o Ethernet sin pérdidas.
Fácil de mantener: Cubierta naranja para una fácil identificación y evita la extracción accidental. La longitud de 3 m cubre la distancia de la mayoría de los armarios a las puertas.
Embalaje ecológico: Fabricado con ≥70% de cartón reciclado, en línea con el compromiso de Schneider de cero emisiones netas para 2050.

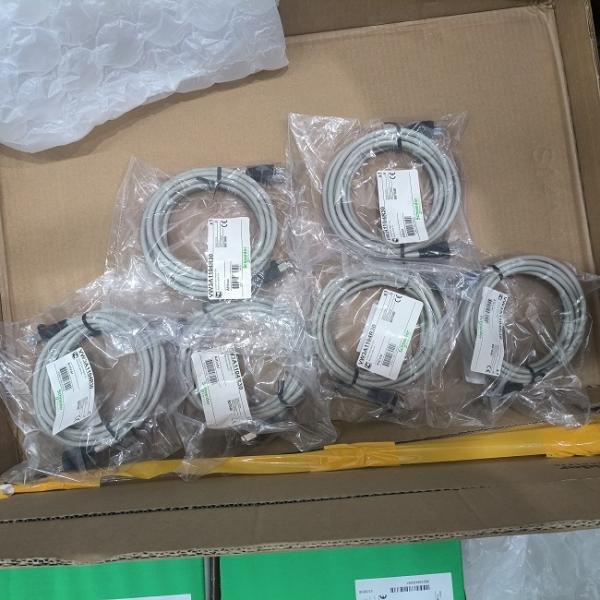

3. Imágenes de los detalles del producto
