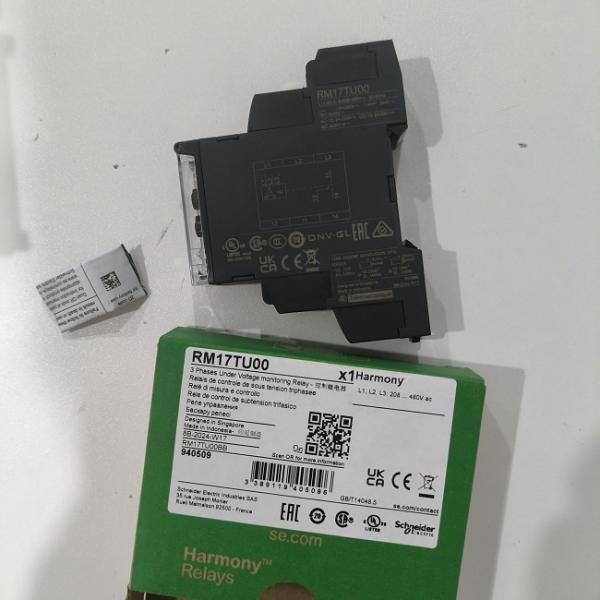

Schneider Electric RM17TU00 Relé de control de potencia trifásico multifuncional modular Harmony 5A 1CO 208...480 V CA

1. Descripción general del Schneider Electric RM17TU00

El RM17TU00 es un relé de monitoreo de red trifásico (secuencia de fases + pérdida de fase + subtensión). Descompone el voltaje industrial de 208–480 V en tres niveles de alarma en tiempo real: secuencia de fases, pérdida de fase y subtensión. Si se viola alguno de estos niveles, el relé SPDT se dispara inmediatamente en 40 ms, evitando la inversión o el desgaste del motor.

Instalación sin herramientas: encaje en un riel DIN de 35 mm, conecte una fuente de alimentación trifásica y cablee los circuitos de carga, y estará en línea en tres minutos. El chip interno de medición RMS verdadero filtra la interferencia armónica, y la amplia temperatura de funcionamiento de -25…+60°C y la carcasa IP20 garantizan una fiabilidad sólida en grúas de muelle, compresores de almacenamiento en frío y estaciones de bombeo de riego agrícola. Las certificaciones UL, CSA, GL y CE garantizan la aprobación inmediata para proyectos de exportación, eliminando el costo de las pruebas repetidas.

2. Características principales:

• Modelo: RM17TU00
• Función: Relé de monitoreo de red trifásico (secuencia de fases + pérdida de fase + subtensión)
• Rango de alimentación: 208 – 480 V CA (50/60 Hz), no se requiere alimentación auxiliar
• Ajuste de subtensión: 0.8 – 0.95 × Ue (ajuste de perilla giratoria)
• Detección de secuencia de fases: Detección automática de secuencia positiva/inversa
• Detección de pérdida de fase: Se activa cuando se pierde alguna fase
• Tiempo de respuesta: ≤ 40 ms
• Contacto de salida: 1 × SPDT (CO), 8 A a 250 V CA
• Vida útil eléctrica: ≥ 1 × 10⁵ ciclos
• Tensión de aislamiento: ≥ 2 kV
• Temperatura de funcionamiento: -25 … +60 °C
• Carcasa/Montaje: Riel DIN de 17,5 mm, IP20
• Certificaciones: CE, UL, CSA, GL, RCM

Medición RMS verdadera: Suprime automáticamente la interferencia armónica para lecturas precisas.
LED tricolor: Verde = normal, naranja = subtensión, rojo = fallo, que proporciona un estado claro en el sitio de un vistazo.
Rango de ajuste amplio: La perilla permite un ajuste continuo entre 0.8–0.95 Ue, adaptándose a los niveles de voltaje en varios países.
Sin fuente de alimentación auxiliar: La alimentación se extrae directamente de las tres fases bajo prueba, simplificando el cableado y ahorrando espacio y costos.
