Bently Nevada 3300/50-02-02-00-00 Tacómetro de velocidad cero, monitor de tacómetro de doble canal

Descripción general del producto
El Bently Nevada 3300/50-02-02-00-00 es un monitor de tacómetro de doble canal de la serie GE Bently Nevada 3300. Diseñado para maquinaria rotativa crítica como turbinas de vapor, compresores, bombas y ventiladores, proporciona monitoreo en tiempo real de la velocidad de rotación, velocidad cero y aceleración del rotor, y proporciona protección confiable contra sobrevelocidad, subvelocidad e inversión de rotación. Este modelo se basa en el 3300/50. El sufijo "02-02-00-00" designa una configuración de doble canal instalada en fábrica con procesamiento de señal estándar, sin recubrimientos especiales y sin certificaciones adicionales. Esto asegura una alta compatibilidad de repuestos en campo y un mantenimiento simplificado.

Características principales
• Redundancia de doble canal: Admite sensores de corrientes parásitas o sensores magnetoelectricos, y la lógica de votación 2×2 reduce los disparos falsos
• Amplio rango de medición: 0–99,999 RPM, resolución 0.1 RPM, aceleración 0–100,000 RPM/s
• Detección de velocidad cero: Alarma de velocidad cero configurable y protección de bloqueo del eje
• Monitoreo de inversión de rotación: Identificación en tiempo real de la dirección y el número de inversión del rotor (requiere sonda de dirección)
• Salida analógica: Doble 4–20 mA (velocidad/aceleración), ≤600 Ω de carga
• Salida de relé: Contactos de alarma y peligro independientes, 30 V CC / 5 A
• Configuración en campo: La configuración del rango, el retardo y la lógica se completa a través del panel frontal o el software System 1
• Autodiagnóstico: Detecta continuamente cortocircuitos/circuitos abiertos del sensor y fallas del módulo, con registro de eventos

Especificaciones técnicas
Potencia de entrada: 24 V CC ±10%, consumo de energía ≤5 W
Temperatura de funcionamiento: –30°C a +65°C; temperatura de almacenamiento –40°C a +85°C
Clasificación de protección: IP20 (montaje en riel DIN o rack de 19")
Compatibilidad electromagnética: Inmunidad de grado industrial IEC 61000-6-2 / 61000-6-4
Dimensiones de la carcasa: Aproximadamente 241 mm × 24 mm × 99 mm (Al × An × Pr)
Peso: ≈ 0.45 kg

Sensores compatibles
• Sonda de corrientes parásitas 3300 XL de 8 mm + cable de extensión + sensor proximitor
• Sonda de gran separación 3300 XL de 11 mm
• Sensor de velocidad magnetoelectrico (MPU)

Aplicaciones típicas
• Arranque, parada y monitoreo de velocidad crítica de turbinas de gas/vapor
• Protección contra sobretensión y sobrevelocidad del compresor
• Monitoreo de unidades de bomba críticas API 670
• Plataformas marinas, refinerías y GNL Para uso en áreas peligrosas de explosión, como estaciones receptoras (con barreras de seguridad)

Información para pedidos
Número de modelo completo: 3300/50-02-02-00-00
Número de pieza de repuesto: 83630-01 (Conjunto de PCB)

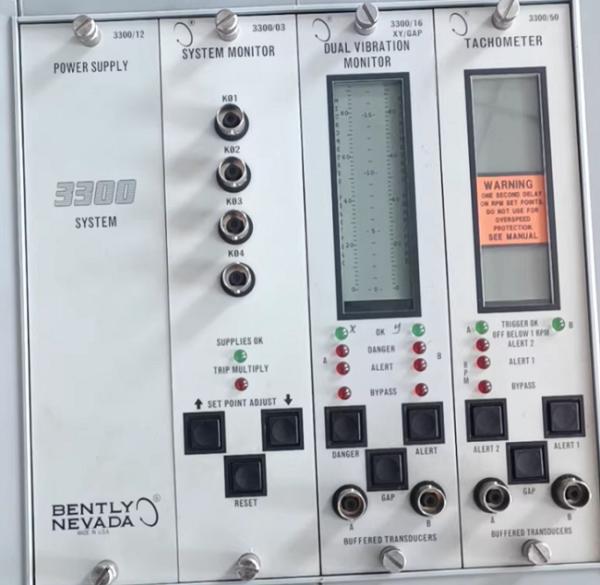

Imágenes del producto
