BC810K02 3BSE038684R2 Módulo acoplador de bus ABB AC 800M sistema de E/S S800

Descripción general del producto

El ABB BC810K02 es un módulo acoplador de bus de alto rendimiento diseñado específicamente para el sistema de control de automatización ABB AC 800M, utilizado para conectar la red de comunicación ModuleBus entre la estación de E/S remota de la serie S800 y el controlador AC 800M. Este módulo admite interfaces de fibra óptica duales redundantes, lo que permite la construcción de arquitecturas de E/S remotas altamente confiables. Es adecuado para escenarios industriales con estrictos requisitos de distancia de comunicación, capacidad antiinterferencias y disponibilidad del sistema.

Como componente central del sistema de E/S remoto S800, el BC810K02 se utiliza ampliamente en plantas de energía, petróleo y gas, tratamiento de agua, metalurgia y líneas de producción de fabricación a gran escala, logrando la transmisión de señales de control a larga distancia, alta velocidad y sin interferencias.

Características principales

Interfaz ModuleBus de fibra óptica dual redundante: Admite topología en anillo o lineal, mejorando la confiabilidad de la red
Distancia máxima de comunicación: Hasta 2 km para una sola fibra óptica (usando fibra óptica multimodo), y se puede extender aún más a través de relés
Sincronización de datos de alta velocidad: El período de ciclo de ModuleBus puede alcanzar hasta 5 ms como máximo, lo que garantiza un rendimiento de control en tiempo real
Integración perfecta con E/S S800: Instalado directamente en el rack de E/S S800, se puede expandir con hasta 12 módulos de E/S (aproximadamente 192 canales)
Indicación de estado LED: Muestra claramente la alimentación (PWR), el funcionamiento (RUN), el estado del BUS (BUS OK/ERR) y el estado del enlace de fibra óptica
Soporte de intercambio en caliente: Reemplazo seguro durante el funcionamiento del sistema (se requiere configuración redundante)
Fuerte capacidad antiinterferencia electromagnética: El aislamiento de fibra óptica elimina por completo la influencia de la diferencia de potencial de tierra y el ruido eléctrico

Escenarios de aplicación típicos
Automatización de subestaciones: Implemente la estación de E/S en la sala de interruptores de alta tensión y aísle y comuníquese con el controlador AC 800M en la sala de control principal a través de fibra óptica
Sistemas de transporte a larga distancia: Recopilación centralizada de datos para sitios dispersos como cintas transportadoras y estaciones de bombeo de tuberías
Entorno de fuerte interferencia electromagnética: Acerías, plantas de aluminio electrolítico y otros lugares, para evitar la distorsión de la señal causada por la interferencia a los cables de cobre
Sistema de control redundante: En conjunto con dos CPU AC 800M y una red de fibra óptica en anillo, logra una conmutación de "interrupción cero"
Renovación de sistemas antiguos: Reemplazando el cableado tradicional, reduciendo significativamente los costos de cableado y la complejidad de la construcción

Parámetros técnicos

Modelo: BC810K02

Número de pedido: 3BSE038684R2

Nombre del producto: Acoplador de bus de fibra óptica AC 800M (para E/S S800)

Sistema aplicable: Controlador ABB AC 800M + sistema de E/S remoto S800

Protocolo de comunicación: ABB ModuleBus (basado en fibra óptica)

Tipo de interfaz: 2 × interfaz de fibra óptica multimodo ST (62.5/125 µm)

Velocidad de comunicación: 2.5 Mbps

Número máximo de sitios: Una sola red puede admitir hasta 20 sitios remotos como máximo

Capacidad máxima de E/S (por estación): hasta 12 módulos S800 (híbrido digital/analógico)

Distancia máxima de comunicación: 2 km (punto a punto, fibra multimodo)

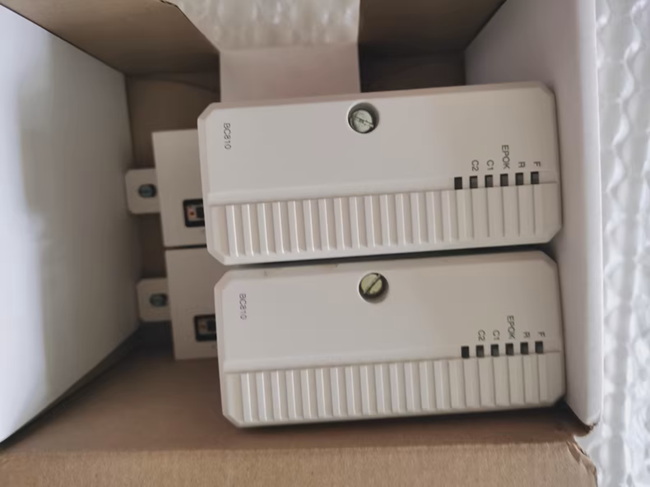

Imágenes del producto
