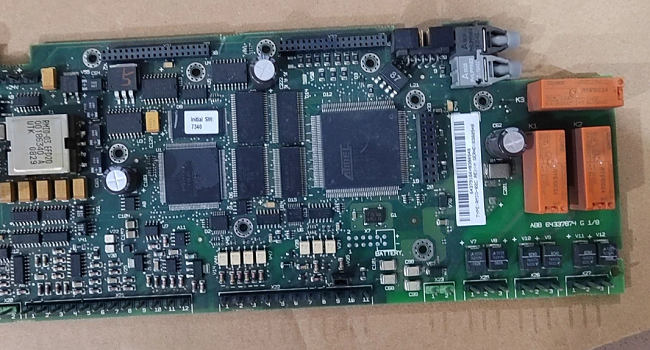

RMIO-02C 64379160 Módulo de expansión de E/S programable ABB Relion® serie 615/620 relé de protección

Descripción general del producto

ABB RMIO-02C es un módulo de expansión de E/S programable diseñado específicamente para los relés de protección multifuncionales de la serie Relion® 615 y 620 (como REF615, REM615, RET615, REU615, etc.). Al conectarse al bus de E/S local del relé principal, RMIO-02C puede expandir significativamente las capacidades de entrada digital (DI) y salida digital (DO) del dispositivo, satisfaciendo los requisitos de aplicaciones avanzadas como enclavamientos complejos, retroalimentación de estado y control remoto.

Características principales

Configuración de E/S flexible
8 canales de entrada digital programable (DI): Admite contactos secos o contactos húmedos (24-250 V CC/CA)
4 canales de salida de relé programable (DO): contactos de un polo de doble tiro (SPDT), 5 A @ 250 V CA
Expansión Plug-and-Play: Conectado a la interfaz de E/S trasera del relé principal a través de un cable plano dedicado, reconocido automáticamente
No requiere fuente de alimentación externa: Alimentado por el relé principal a través del bus (consumo de energía ≤ 2W)
Indicación de estado LED: Cada canal DI/DO está equipado con un LED verde para mostrar el estado en tiempo real
Diseño de alta anti-interferencia: Cumple con las normas EMC de la serie IEC 61000-4 y es adecuado para entornos industriales hostiles
Soporte para programación lógica: Todas las E/S se pueden asignar libremente a funciones de protección, alarmas, comandos de control remoto, etc. en PCM600 o herramientas de ingeniería Relion

Parámetros técnicos

Sistema de protección de motores: Señales extendidas de arranque/parada, control del ventilador de refrigeración, reinicio de fallas y otros circuitos auxiliares
Automatización de subestaciones: Recopila las posiciones de los seccionadores y el estado de los interruptores de puesta a tierra, y controla la apertura y cierre de los interruptores automáticos
Paneles de distribución industrial: Logra enclavamientos de múltiples niveles (como "Prohibir el cierre simultáneo") y lógica de conmutación de energía de respaldo
Control de estaciones de bombeo/grupos de ventiladores: Monitoreo centralizado del estado operativo de múltiples dispositivos, arranque y parada remotos
Proyecto de renovación: Aumenta rápidamente el número de puntos de E/S para satisfacer las nuevas demandas sin reemplazar el relé principal

Instrucciones de instalación y uso
Instalación mecánica
Instale RMIO-02C en el riel DIN en el lado derecho del relé principal (se recomienda que el espaciamiento sea ≤ 10 cm).
Utilice los clips fijos incluidos para evitar que se afloje.
Conexión eléctrica
Conecte la interfaz I/O EXT en la parte posterior del relé principal a la interfaz IN de RMIO-02C con un cable plano dedicado;
La línea de señal en el sitio está conectada a los terminales del módulo (DI: terminales 1-16; DO: terminales 17-28).
Configuración de software
Abra el proyecto del relé principal en la herramienta de ingeniería PCM600;
Identifique automáticamente RMIO-02C y asigne funciones DI/DO (como "Señalización remota 1", "Salida de disparo 2");
Admite ecuaciones lógicas personalizadas (como DI1 Y DI2 → DO1).
Depuración y verificación
Observe el disparo de entrada y la acción de salida a través del LED.
Confirme que la carga de la señal sea correcta en el sistema HMI o en segundo plano.

Imágenes del producto
