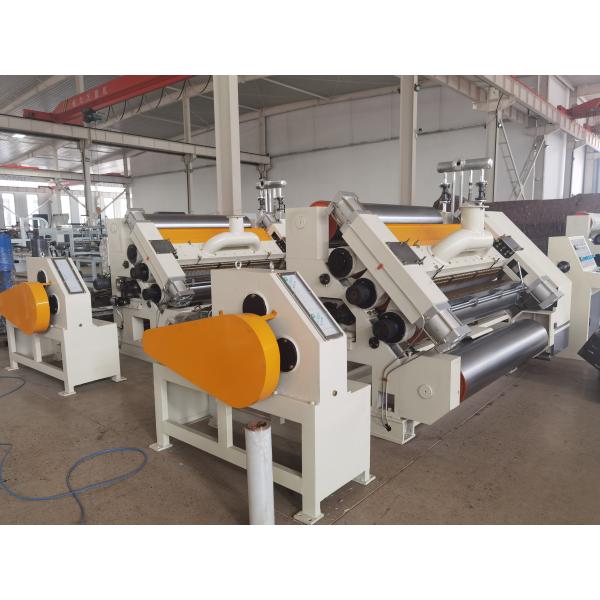

Máquina de fabricación de cartón de papel ondulado de doble capa, de tres capas y de cinco capas

1- Introducción de la máquina para la fabricación de cartón corrugado

1Adopta la estructura de adsorción de estilo cubierta, coincide con el enrollador de alta presión, coincide con el enrollador con el acelerador, el control de aire y eléctrico centrado en la mesa de trabajo de operación, distancia con la máquina principal1.5 metros. el lado de operación de la máquina principal todos tienen la cubierta.

2El asiento de la máquina con tablero de pared todo de hierro, el grosor de la tabla de pared 130 mm, adoptar la caja de cambios sola, y transmisión gimbal

3.Roller corrugado adopta 48 crmo, acero aleado, después de endurecimiento por láser

Grillado de superficies, diámetro de rodillo ondulado 280 mm, dureza de la superficie HRC60, parte principal del rodillo ondulado y rodillo a presión con soporte de alta temperatura

4.Diámetro del rodillo a presión324 mm, rectificador de superficie y acolchado, control de movimiento del cilindro hacia arriba y hacia abajo, material de acero carbono medio 45#, endurecimiento y templado (con dispositivo de amortiguación)

5- Control neumático de la alimentación o el recubrimiento del pegamento, recubrimiento de la cola de rodillo de diámetro 215 mm, superficie después de molienda, tallado 25 líneas de acero anilox, y luego revestido de chorme,Incluso el rodillo de pegamento después de moler y luego chorm plated .

6El material del rodillo ondulado, el material del rodillo a presión suministrado por zhongyuan tegang, el rodillo ondulado de un solo lado tiene una altura media de 0,15 mm, el rodillo a presión de un solo lado tiene una altura media de 0,075 mm.Añadir el dispositivo de límite,

Diámetro de uso del cilindro de presión 160 mm

Diámetro del precalentador 320 mm, utiliza el acero inoxidable, conectado por tubo blando de acero

2- Técnico de la máquina para la fabricación de cartón corrugado

1ancho de trabajo: 1400 mm

2Dirección de operación: izquierda o derecha (según el diseño del taller de Cletns)

3Velocidad de diseño: 80 m/min

4Escala de temperatura: 160 a 200 °C

5,compresor de aire:0.4·0.9Mpa

6Presión de giro:0.8·1.3Mpa

7, estilo corrompido (Uvstye o UVV): U

3Ventajas de las máquinas para la fabricación de cartón corrugado

4. Fotos de la máquina de hacer cartón corrugado
