Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión
Especificaciones
Number modelo :
W1515-4000-4500
Lugar del origen :
HANGZHOU CHINA
MOQ :
20 PC
Condiciones de pago :
T/T, Western Union
Capacidad de la fuente :
50000 PC por mes
Plazo de expedición :
3-7 días laborables
Detalles de empaquetado :
Cartón con la caja /foam
Material :
Carburo de tungsteno
Dureza :
HRC90
Límite del trabajo :
d1>0.2mm D1>0.7mm
Tamaño de la boca :
Regular o modificado para requisitos particulares
Aspereza de la boca :
R más de 0,025 al usar
Precio del carburo de tungsteno :
Fábrica directa
Código del HS :
8479909090
Efecto :
para los diversos tipos de motor y de bobina de enrrollamiento
Descripción

Boca del carburo de tungsteno de la resistencia de la flexión con el pulido de la precisión



Suministramos la boca de alta calidad de la bobina de bobina del carburo de tungsteno y la bobina inclinada Ruby

boca de la bobina para la máquina de bobina de bobina de Nittoku, máquina de bobina automática de bobina del CNC

 y otras máquinas de bobina de bobina de la marca.

Hay descripción y las características sobre el carburo de tungsteno equipan con inyector como siguiendo:

La boca del carburo de tungsteno se utiliza en la bobina de bobina machine.it se hace exacto de estupendo

la aleación dura y disfruta de la dureza sobre HRA90.degree mientras que el grado de doblez anti

se alcanzan sobre los terminales 2300N/mm.Two y el interno y el mercado todos reciben el espejo

el tratamiento superficial para asegurar el alambre esmaltado no hace ningún rascado. Alta dureza, resistencia

a la flexión, al bloque y al impacto.



Ventajas dominantes de la boca del carburo de tungsteno:

1. Alta resistencia de desgaste

Esto es asegurada por la opción de los materiales para poseer de los elementos del desgaste. Dureza

Valor: 1800 ~ 2200Vickers, o 3times que del caso de acero templado. El material del cuerpo es inoxidable

acero para las ayudas estructurales, no desgaste-transporte.

2. Rasguño-impermeabilización

Elimine el daño de la película del aislamiento del alambre, resistencia de fricción baja, tensión estable del alambre.

Las superficies wireguiding son espejo acabado por el diamante que traslapa a una aspereza superficial de

2 4 pulgadas micro de Ra o mejoran, permiso material.
3. Rectitud y tiesura

La rectitud y la tiesura son definidas por la salida del alambre que es concéntrica e inflexible

en cuanto a la situación de la boca. En términos llanos, el alambre debe salir de la boca

concéntrico a la situación, a 0,02 milímetros, con o sin carga. Un geométrico

La presentación característica se muestra en superior izquierdo. Concentricidad dentro 0.01m m.
4. Radios exactos de la salida

Porque los radios de la salida de bobina de la boca de la bobina gobiernan el ángulo de la salida del alambre a partir de la una

arrolle al siguiente, él debe ser supervisado +/- 0,025 milímetros. Esto es hecha por la medida digital,

mostrado en la derecha superior.



Especificación y descripción:



Part.No. Modelo Especificaciones (milímetro)
L L1 D D1 d1 d2
1 W0202-2005-1505 15  5  2,0  0,5  0,2  0,2
2 W0202-2000-3300 33  * 2,0  * 0,2  0,2
3 W0202-3010-3015 30  15  3,0  1,0  0,2  0,2
4 W0202-3006-3010 30  10  3,0  0,6  0,2  0,2
5 W0202-3015-3015 30  15  3,0  1,5  0,2  0,2
6 W0202-3007-3508 35  8  3,0  0,7  0,2  0,2
7 W0303-3008-3012P 30  12  3,0  0,8  0,3  0,3
8 W0303-3012-3519 35  19  3,0  1,2  0,3  0,3
9 W0303-3008-4506 46  6  3,0  0,8  0,3  0,3
10 W0303-3020-3515 35  15  3,0  2,0  0,3  0,3
11 W0303-0800-3500 35  * 0,8  * 0,3  0,3
12 W0303-3018-4018 40  18  3,0  1,8  0,3  0,3
13 W0404-3010-3009 30  9  3,0  1,0  0,4  0,4
14 W0404-3007-4528 45  28  3,0  0,7  0,4  0,4
15 W0505-3012-4506T 45  6  3,0  1,2  0,5  0,5
16 W0606-3012-3520 35  20  3,0  1,2  0,6  0,6
17 W0606-3016-4010T 40  10  3,0  1,6  0,6  0,6
18 W0808-3018-3518 35  18  3,0  1,8  0,8  0,8
19 W0808-3018-3010 30  10  3,0  1,8  0,8  0,8
20 W1212-3022-3010 30  10  3,0  2,2  1,2  1,2

Todo el tamaño se puede modificar para requisitos particulares según requisitos de cliente





El medidas que dibujan como siguen confirman por favor su acordar del tamaño de las bocas

 a sus productos de la máquina y de la bobina de bobina.



Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión

Diámetro interior interno de la boca con efecto de pulido:

Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión



Demostración de la imagen:

Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión

                                                  Boca de la bobina de bobina del carburo de tungsteno

Boca de corrección de la bobina de bobina del rasguño para la máquina de bobina de bobina de Nittoku con el pulido de la precisión

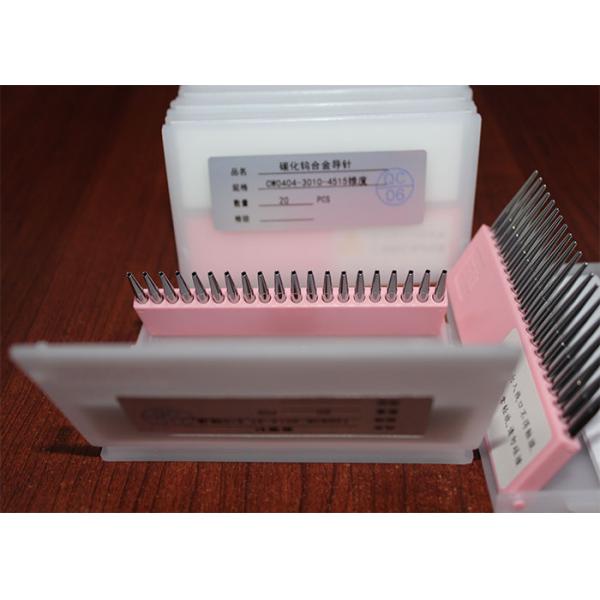

                                                       Paquete interno de la boca de la bobina de bobina
