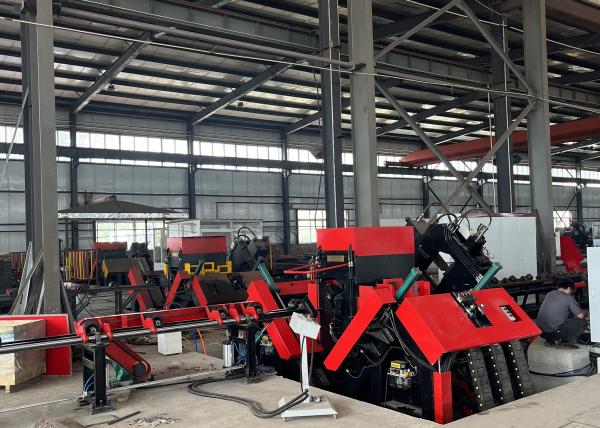

Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño
Especificaciones
Número de modelo :
Se trata de la ADM2532.
Lugar de origen :
China
Cantidad mínima de pedido :
1 conjunto
Condiciones de pago :
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de suministro :
100 juegos/mes
Tiempo de entrega :
30 días
Detalles del Embalaje :
por contenedor
Potencia del motor :
4 kW
Velocidad de procesamiento :
20-25 m/min.
Diámetro del agujero de perforación :
Ф13.5~Ф40mm
Condición :
Nuevo
Diámetro del agujero :
26 mm
Características :
Alta confiabilidad
velocidad de alimentación :
100 a 500 mm/min
Longitud del ángulo de procesamiento :
Mín. 300 mm
Aplicación :
Estructura de acero Torre Soldadura de pies
Tamaño de procesamiento del ángulo :
L63x6~L250x32 mm
Tipo :
Línea de ángulo CNC
Dimensiones generales :
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Sistema de control :
Las autoridades de la Unión Europea deben tener en cuenta los siguientes elementos:
Tamaño del ángulo de procesamiento :
40x40x3~125x125x10mm
Fuerza de marcado :
700KN
Descripción

Uso del producto:


Este equipo se aplica principalmente a la perforación y estampación de acero angular de gran tamaño y alta resistencia para torres de líneas de transmisión.con una alta calidad de agujero, precisión posicional, así como una notable eficiencia de producción y un nivel de automatización.



Características del producto:

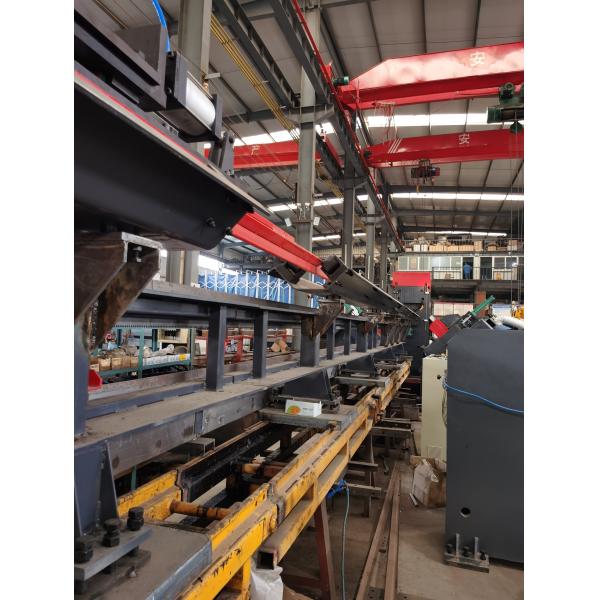

Alto nivel de automatización:La línea de producción está integrada con un sistema de carga automática (compuesto por un canal de alimentación transversal y un marco de carga giratorio), un mecanismo de descarga automática,y un dispositivo de alimentación automáticoEsto permite el procesamiento completo de todos los agujeros y grabados de marcas de acero en acero angular en un solo paso a través de la línea de producción, eliminando la necesidad de intervención manual.Reduce significativamente la intensidad de trabajo de los operadores.



(1) El marco y la placa base están fabricados de acero estructural de alta calidad (Q345) mediante procesos de soldadura.Condiciones técnicas generales para el sistema CNC de máquinas herramienta,Condiciones técnicas para las piezas soldadas de las máquinas de forja y prensado,Condiciones técnicas para las máquinas-herramientas de corte de metales, yPrincipios generales para la inspección de precisión de las máquinas de forja y prensado.



(2) La calidad de soldadura de cada componente del equipo se ajusta estrictamente a los requisitos especificados en JB/T8609.La longitud y la distancia entre las soldaduras intermitentes se controlan con precisión para garantizar la uniformidad.



(3) Los componentes forjados se someten a un estricto control de calidad para asegurarse de que están libres de defectos tales como laminaciones, pliegues, grietas, agujeros en la arena y huecos.



(4) Todos los componentes metálicos soldados, así como las piezas fundidas y forjadas (incluyendo el cuerpo de la máquina, la mesa de trabajo, la base y el bloque del cilindro),se someten a un tratamiento de templado para aliviar eficazmente el estrés interno.



(5) Las piezas forjadas, soldadas y fundidas críticas se inspeccionan mediante métodos de ensayo no destructivos para detectar cualquier defecto o grieta interna.

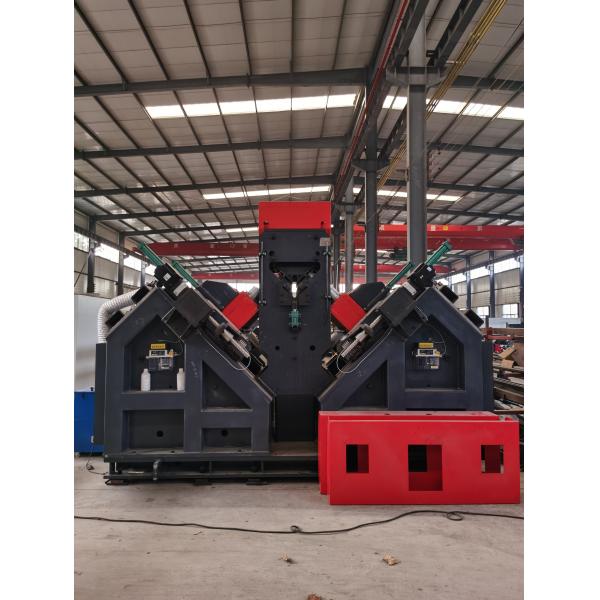

Máquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamañoMáquina de línea angular CNC automatizada de alta eficiencia para perforación y estampado de acero angular de gran tamaño



Parámetros principales:

Modelo Se trata de la ADM2532.
Tamaño del ángulo ((mm) 140*140*10~250*250*32
Duración máxima de la materia prima (m) 14
Fuerza de marcado ((kN) 1000
Número del grupo de caracteres 1
No. de carácter 18
Tamaño de caracteres (mm) 14*10*19
Rango de distancia exacta (mm) 50~220 (sin escalones)
Número de taladros de cada lado 3 ((2 grupos, 6 en total)
Número de cuchillas de cada lado 3
Conjuntura del husillo de perforación NT1cultura y cultura
Diámetro máximo de perforación (mm) F40
Velocidad máxima de rotación del husillo ((r/min) 6000
Unidad de refrigeración de perforación MQL 360-2 ((enfriamiento en seco)
Capacidad de almacenamiento de aceite de la unidad de refrigeración 2 litros
Aceite de corte Aceites de micro-corte a base de aceite vegetal ((2000-25)
Consumo de combustible 5 ~ 50 ml/h
Tipo de accionamiento del carro CNC Servomotor de CA, accionamiento de pedones y grúas
Velocidad máxima de alimentación del ángulo ((m/min) 40
Método de accionamiento del movimiento de alineación del eje AB Guía de movimiento lineal;servomotor CA;tormilla de bolas
Velocidad máxima de desplazamiento de la cabeza de perforación del monopatín ((m/min) 10
Tipo de conducción de la cabeza de perforación Guía de movimiento lineal;servomotor CA;tormilla de bolas
Velocidad máxima de alimentación de la cabeza de perforación ((m/min) 14
Método de trabajo del brazo del carrito de alimentación Tipo de elevación vertical
Número de cilindros de desplome en el lado de descarga 4
Método de refrigeración de la estación hidráulica Refrigeración por aire
Número de ejes CNC 9
Presión del aire (MPa) 1
Potencia total Alrededor de 150KW
Dimensiones generales (m) 33 por 8,5 por 2.5
