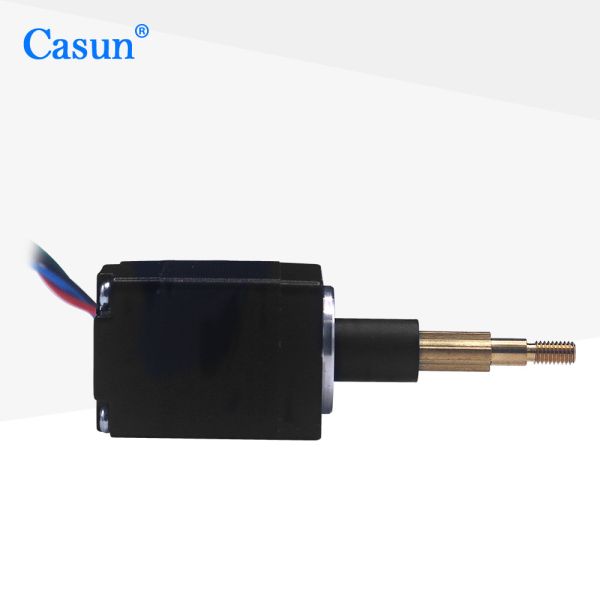

Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun
Especificaciones
Number modelo :
B20SHD4353-C38L
Lugar del origen :
China
MOQ :
1pc
Términos de pago :
D/A,T/T,L/C,D/P
Capacidad de la fuente :
40000+PCS+Month
Plazo de expedición :
7-15 DÍAS
Detalles de empaquetado :
Cartón: los 38x29xc14m
Personalizado :
El motor se puede diseñar y fabricar a petición personalizada.
Descripción

La serie 20m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.

Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.

Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.



Características:

  • Versiones bipolares o unipolares disponibles

  • Construcción de pasos híbrida

  • Disponible en versiones simples o dobles del eje

  • El CE y RoHS aprobaron

  • Arreglos para requisitos particulares a petición

Dimensiones



Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun







Especificaciones del motor



Ángel del paso



° 1,8

Tamaño de Fram



20 milímetros

Número de fase



bifásico

Corriente clasificada



0,24 A

Mini Thrust



0.5kg

Resistencia



22 OM

Inductancia



6,0 Mh

Inercia del rotor



² 2 g-cm

Peso del motor



0,1 kilogramos

Tornillo de posicionamiento



Tr3.5X4

Conexión



Bipolar



Especificaciones de funcionamiento





Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Juego radial del eje: 0.02Max. (450g-load)

Juego axial del eje: 0.08Max. (450g-load)

Fuerza radial máxima: 28N (20m m del reborde)

Fuerza axial máxima): 10N







Curvas del esfuerzo de torsión



Actuador linear externo 21000 micro prisioneros de la nema 8 del motor de pasos de Casun



Submodelos

Modelo Llevar a cabo el esfuerzo de torsión Ángulo del paso Longitud Tipo de eje Corriente clasificada
35SHD0307-20 los 80mN.m 1.8° 20m m Eje redondo
20m m		 0.4A
35SHD0001-20 el 100mN.m 1.8° 26m m Eje redondo
20m m		 0.4A
35SHD0102-20B el 150mN.m 1.8° 34m m D Shaft-20mm 0.75A
35SHD0801-20B los 280mN.m 1.8° 40m m D Shaft-20mm 0.5A





Longitud del motor Alimente Dimensión Dimensión
27,5 milímetros 25,4 milímetros 27,5 milímetros 17,2 milímetros de máximo
31,8 milímetros 33,9 milímetros 22 milímetros de máximo
38,1 milímetros 40,2 milímetros 28 milímetros de máximo


Transferencia directa







Si nuestro motor estándar no puede cubrir sus necesidades,

podemos modificar el motor para requisitos particulares según sus necesidades


El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, a los parámetros de enrrollamiento, a las dimensiones de la instalación, al viaje del viaje, de Liear por paso, al etc.







Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
