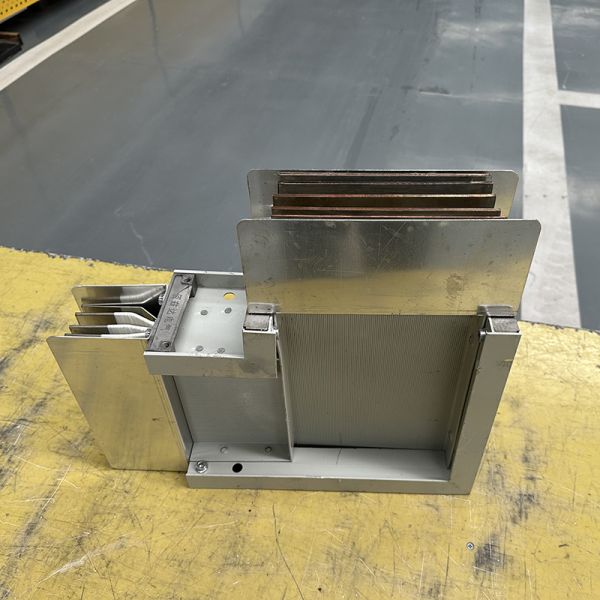

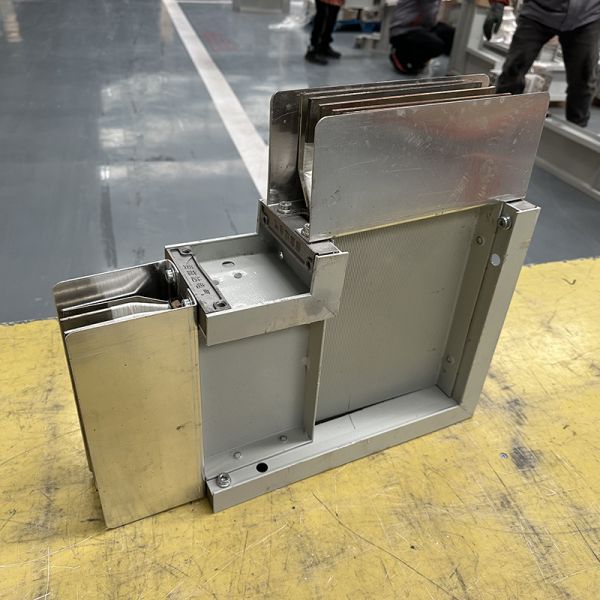

800A/2000A Conducto de barra colectora enchufable de aluminio y cobre para alimentación de barra colectora / canalización eléctrica

Descripción del producto:

Composición interna del conducto de barra colectora densa:

1. Barra colectora conductora: Este es el cuerpo principal de la transmisión de corriente, generalmente hecho de materiales de cobre o aluminio de alta conductividad, y la superficie está chapada con estaño u otros tratamientos anticorrosión para mejorar la resistencia a la corrosión.

2. Material aislante: envuelto alrededor de la capa exterior conductora, es la clave para garantizar la seguridad eléctrica. Los métodos comunes incluyen película de poliéster, funda de cloruro de polivinilo o el uso de recubrimiento en polvo de resina epoxi en su conjunto para formar una capa aislante resistente.

3. Carcasa: Generalmente hecha de aleación de aluminio y magnesio de alta calidad o placa de acero, juega un papel en la protección mecánica, el soporte de estructuras internas, la disipación de calor y la conexión a tierra.

4. Componente de unión: un componente utilizado para conectar dos secciones de conductos de barra colectora, que es una manifestación concentrada del contenido técnico. Por lo general, incluye particiones aislantes, pernos aislantes de alta resistencia y posibles técnicas de control de par para garantizar conexiones confiables y baja resistencia de contacto.

5. Dispositivo enchufable y caja de enchufe: Los dispositivos enchufables se pueden instalar en posiciones específicas en la canalización de la barra colectora, y la energía eléctrica se puede llevar al equipo terminal a través de la caja de enchufe, con un funcionamiento flexible.

6. Componentes fijos y de soporte: incluidos soportes de resorte, soportes, etc., utilizados para instalar firmemente el sistema de canalización de la barra colectora en la estructura del edificio y compensar los cambios de longitud causados por la expansión y contracción térmica.

7. Accesorios: como tapas de extremo, juntas de capacidad variable, juntas de expansión, colgadores de instalación, etc., utilizados para mejorar la funcionalidad del sistema y adaptarse a diferentes entornos de instalación.

Características:

1. El conducto de barra colectora adopta una estructura de conductor rectangular y logra una mayor capacidad de transporte de corriente por unidad de área de sección transversal a través de un diseño de sección transversal optimizado. En comparación con los cables tradicionales, su eficiencia de disipación de calor del conductor se mejora en más del 30%. A una corriente nominal de 4000A (especificación común), el aumento de temperatura se controla dentro de un rango razonable, lo que reduce eficazmente la pérdida de energía eléctrica.

2. La carcasa del conducto de barra colectora generalmente está diseñada con un nivel de protección IP65, que puede evitar por completo la intrusión de polvo y el chorro de agua a baja presión. Es adecuado para entornos húmedos, polvorientos o químicamente corrosivos (como quirófanos de hospitales y talleres químicos). Su voltaje de aislamiento alcanza los 660 V, y con el proceso de estañado, mejora aún más la resistencia a la corrosión del conductor y extiende su vida útil.

3. El conducto de barra colectora admite el método de instalación colgante, que logra un empalme rápido a través de conectores estándar, y la eficiencia de instalación aumenta en más del 50% en comparación con el cableado por cable. Sus dimensiones externas y forma de sección transversal se pueden personalizar de acuerdo con los requisitos del sitio, adaptándose a diseños espaciales complejos como la disposición de gabinetes de centros de datos y la distribución de energía en pisos de complejos comerciales.

Parámetros técnicos:

Preguntas frecuentes:
