transductores actuales de 1200A 5V para la medida exacta actual de la CA
transductores actuales de 1200A 5V para la medida exacta actual de la CA
Especificaciones
MOQ :
100
Condiciones de pago :
T/T
Plazo de expedición :
1-12 semanas
Detalles de empaquetado :
Embalaje original
Alcance máximo :
200A~1200A
Voltaje :
5
Sensibilidad :
G=2000/IP
Salida cero :
2,5
Consumo actual :
13
Resistencia de carga :
10
Capacitancia de la carga :
1
Resistencia interna de la salida :
10
Descripción

Transductores actuales de NACA.XXXM-S5/de SP2VA

Detalles del producto

manual del producto

Los sensores actuales de la serie de NACA XXXM-S5/SP2VA son convenientes para la medida exacta de la CA, de DC, y del aislamiento actual del pulso. El lado primario y el lado secundario se aíslan totalmente durante la medida.


Requisitos de funcionamiento
nombre de parámetro símbolo unidad parámetro condición
Mínimo Valor típico Máximo
Parámetros eléctricos
Alcance máximo IPN1 200A~1200A Para más detalles, entre en contacto con por favor CRRC
voltaje UC V 4,75 5 5,25
Temperatura de funcionamiento TA °C -40   125
Voltaje de salida (análogo) Vout V Vout= (Uc/5)·(V0+G·IP)
Sensibilidad G mV/A G=2000/IP @UC=5V
Salida cero Vo V   2,5
Consumo actual IC mA   13 15 @ UC=5V, ninguna carga en Vout
Resistencia de carga RL KΩ 10
Capacitancia de la carga CL N-F   1 10
Resistencia interna de la salida DERROTA Ω     10 DC
Parametrización para la optimización del tratamiento
Error de la sensibilidad εG %   ±1   @TA=25℃, @UC=5V, IP≤900A
  ±2.25   @TA=25℃, @UC=5V, IP>900A
  ±3.25   @-40℃<TA<125℃, @UC=5V
Compensación cero eléctrica MOSCA milivoltio   ±3
Compensación cero magnética DE milivoltio   ±2
Error de salida cero Cancelación %   ±0.5   @TA=25℃, @UC=5V
  ±0.9   @-40℃<TA<125℃, @UC=5V
Error proporcional . R %   ±0.5
Error de las linearidades εL %   ±0.5   De la gama completa
Tiempo de respuesta tr μs   4 7
ancho de banda BW kilociclo 40     @ -3dB
Diferencia de fase ∆φ ° -4     @DC a 1kHz

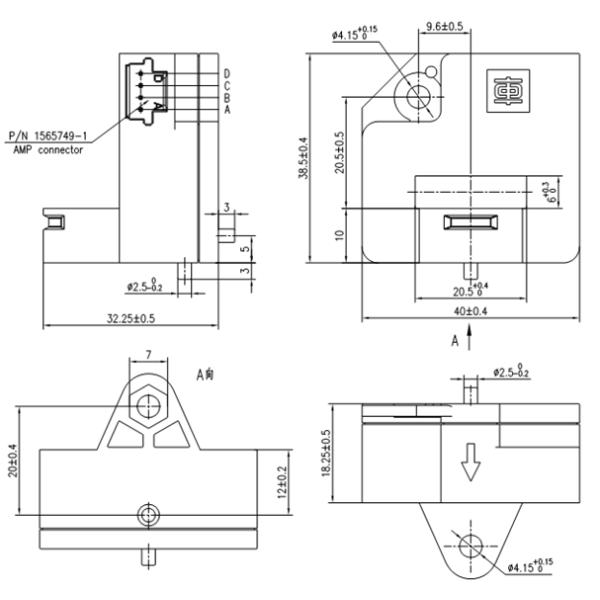

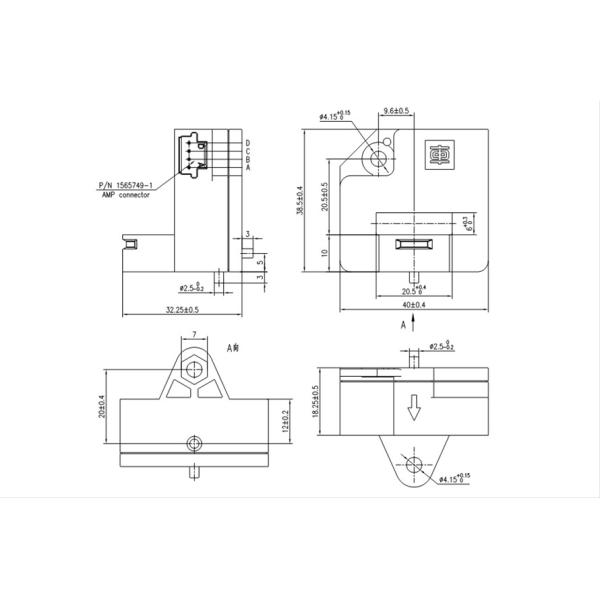

Dimensiones
Tamaño de la serie
transductores actuales de 1200A 5V para la medida exacta actual de la CAtransductores actuales de 1200A 5V para la medida exacta actual de la CA



Parámetros mecánicos Observaciones
●PA 66 GF 25 del estuche de plástico
●Base de la herida de FeSi del centro magnético
●Masa 50g

● transductores actuales de 1200A 5V para la medida exacta actual de la CA

●VOUT>VO cuando el IP fluye en la dirección positiva (véase la flecha en el dibujo)





Información de la adquisición



1. Los productos se pueden modificar para requisitos particulares según sus necesidades. Usted es agradable proporcionar muestras físicas o los dibujos detallados del proceso para diseñar, producción y proceso.



2. Si no hay requisito especial, nuestra compañía asignará la distribución de la logística y entregará las mercancías a la fábrica del cliente



3. Forma de pago: entrega después del pago, que se puede negociar según la cantidad del orden concreto.



4. El tiempo de respuesta del número de clientes no debe exceder 8 horas de trabajo.



5. El tiempo de servicio in situ de la emergencia no excederá 24 horas.



6. Proporcione la ayuda de la emergencia para la escasez urgente del cliente de recambios.
