Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min
Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min
Especificaciones
Número de modelo :
El TSJG-500
Lugar de origen :
China.
Cantidad mínima de pedido :
1 conjunto
Condiciones de pago :
T/T
Capacidad de suministro :
5 juegos por mes
Tiempo de entrega :
60 días laborables
Detalles del embalaje :
Cajas onduladas y películas de plástico
Válvulas :
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
El color :
Personalizado
Capas de papel :
3 a 25 capas
Diámetro interno del tubo de papel :
50-500 mm
Velocidad de producción :
0-30 m/min
Cantidad de cabeza de envase :
cabeza 4
Descripción

Línea de producción de tubos de papel de cuatro cabezas

Modelo: TSJG-500



Las características:

  • Utilizado para la fabricación de tubos de papel con diámetro interno de 50-500 mm y grosor de 2-15 mm;
  • De acuerdo con diferentes tubos de papel, la velocidad de producción podría ser de 0-30 m/min;
  • La longitud de corte del tubo de papel está controlada por un sensor, fácil de operar;
  • El motor principal es de 30 kW, hecho en Shanghai.
  • El sistema de suministro de pegamento neumático.
  • Papel de fondo con tanque de adhesión y tanque lubricante;
  • El motor de la mesa de corte es un motor de reducción de velocidad de tipo engranaje, marca Oute, fabricado en Shanghai;
  • la tabla de corte de control neumático hacia arriba/hacia abajo;
  • La velocidad de elevación/abajo del cortador se controla mediante una válvula de aire.
  • Mesa de corte que se mueve en el eje lineal, moviéndose de manera estable;
  • Control del convertidor de frecuencia del motor principal;
  • Control por PLC y control a través de pantalla táctil;
  • La marca PLC es Delta, otros productos de la marca Chint de uso eléctrico, las piezas neumáticas utilizan productos de la marca Tianao;



Especificación:

El TSJG-500 línea de producción de tubos de papel de cuatro cabezas
Diámetro interno del tubo de papel 50 a 500 mm
espesor del tubo de papel 2 a 15 mm
Capas de papel 3 a 25 capas
Gramaje del papel interior 420-600 gramos
Gramaje del papel de superficie 420-600 gramos
Velocidad de producción

0 a 30 m/min

Utilice papel de 360-510 gramos, diámetro interno 76, grosor 3-8 mm, 4 a 13 capas de papel, la velocidad puede alcanzar a

30 m/min.
Potencia del motor principal 30 kW
Potencia del motor de la hoja de corte 0.75KW
Potencia total

30.75KW, 380V, 50Hz, de 3 fases, 81A

33.75KW, 220V, 50Hz, 3 fases, 140A

33.75KW, 440V, 50Hz, de 3 fases, 70A
Cortador Cuchillo circular
Precisión de corte ± 3 mm
Duración mínima de corte 800 mm
Método de control de longitud Control del sensor
Cantidad de cabeza de envase 4 cabezas
Unidad de pegamento Tipo de adhesivo multicapa
Estante de bobinas de papel Tipo de cruz
Operador Dos o tres personas
Dimensión de la cabeza Ø294 mm, altura 360/720 mm
Distancia de dos cabezas Las demás:
Dimensión 23000x1Las medidas de seguridad se aplicarán en el caso de los vehículos de motor.
Peso 5800 KG
Necesidad de aire del compresor 0.8MPa/1.2m3 (provisión del cliente)





Sistema de transmisión:

Potencia del motor principal 30 kW
Velocidad del motor Las demás partidas
Velocidad máxima de rotación de la cabeza Las demás partidas
Torque de salida de la cabeza 8500N.M.
Modelo del reductor de velocidad WPO155 y sus derivados
Modelo de cadena de transmisión 12A por 2
Dispositivo de cabeza 4 unidades de cabeza
Motor de accionamiento del cortador 0.75KW
Cubierta Rodamientos universales





Sistema de control:

Conversor de frecuencia Una marca de Rui Ji
Principales productos eléctricos Marca Chint
Sensor de la misma Marca Hu Gong
Producto neumático Marca Tian Ao
Control sincrónico Control neumático
Método de control de la longitud de corte Interruptor de proximidad
PLC El Delta
Pantalla táctil Marca Kun Lun Tong Tai





El ancho de la correa regular elegido:

Diámetro interior del tubo de papel de 45 a 65 mm Ancho del cinturón80 mm
Diámetro interno del tubo de papel 66-100 mm ancho de la correa 100 mm
Diámetro interno del tubo de papel de 101-120 mm ancho de la correa 110 mm
Diámetro interno del tubo de papel de 121-300 mm ancho de la correa 120 mm
Diámetro interno del tubo de papel 301-500 mm ancho de la correa 150 mm





Configuración:

Estante de recogida de tubos de papel Automático
Reglamentación del cinturón Control manual
Ángulo del soporte de papel Control automático
Suministro de pegamento Fuente de alimentación neumática
Lubricación de papel de fondo Automático
Control de la tensión Control manual
Tipo de soporte de papel Tipo de cruz
Cinturón de envoltura para la cabeza Cinturón de lona

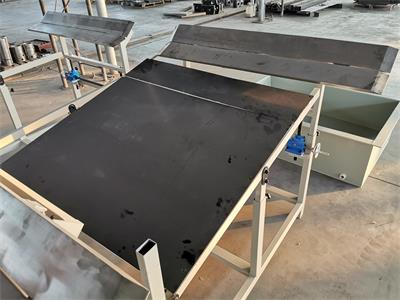

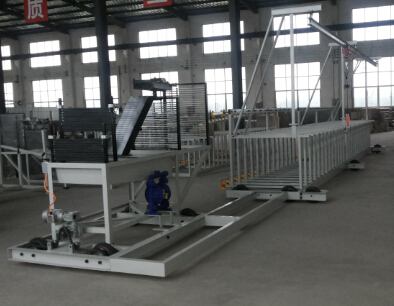

Fotos de la línea de producción de tubos de papel:

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min

Línea de producción de tubos de papel de tipo de cuatro cabezas Cuchilla circular Corte de tubos de papel 30m/min
