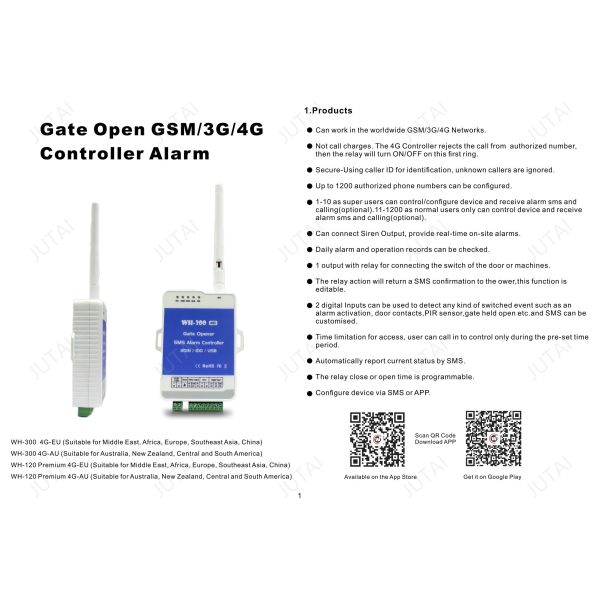

Alerta de control de puerta abierta GSM/3G/4G WH-3004G Descripción del producto

I. Información general

1. Nombre del producto: WH-3004G Puerta abierta GSM/3G/4G Alarma del controlador
2. Certificaciones: CE, RoHS, FC8

II. Características clave

1. Compatibilidad de red: Funciona en las redes GSM/3G/4G de todo el mundo.
2. Seguridad de identificación de llamadas: utiliza el identificador de llamadas para la identificación. ignora llamadas desconocidas. seguro con hasta 1200 números de teléfono autorizados configurables.
   • Entre 1 y 10 son superusuarios con control, configuración y recepción de alarmas (opcional).
   • 11 - 1200 son usuarios normales con control y recepción de alarmas (opcional).
3. Salida de la sirenaSe puede conectar a una sirena para alarmas en tiempo real en el sitio.
4. Registros de alarma y operaciónSe pueden revisar los registros diarios.
5. Salida del relé: 1 salida con un relé para conectarse a los interruptores de la puerta o de la máquina.
6. Entradas digitales: 2 entradas digitales para detectar eventos como alarmas, contactos de puertas, etc. con SMS personalizables.
7. Limitación de tiempoEl acceso puede ser limitado en tiempo.
8. Información sobre el estado: Informes automáticos sobre el estado actual a través de SMS.
9. Programabilidad del relé: El tiempo de cierre o apertura del relé es programable.
10. Métodos de configuraciónSe puede configurar mediante SMS o APP.

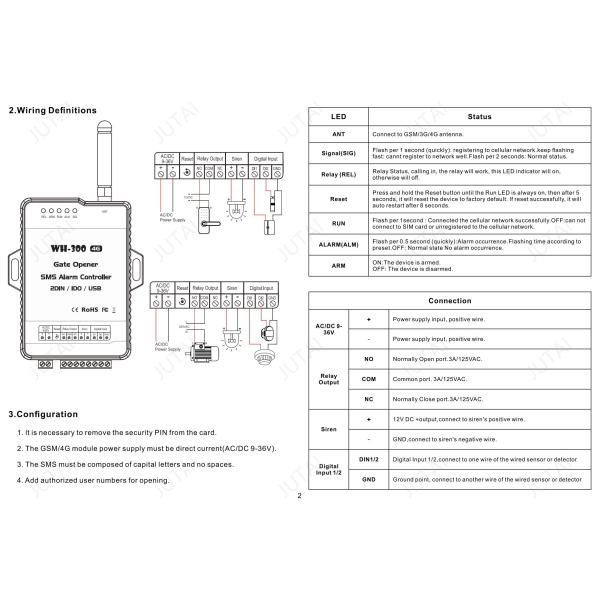

III. Definiciones de cableado

1. Fuente de alimentación: AC/DC 9 - 36V, cable positivo.
2. Salida del relé:
   • No (normalmente abierto): 3A/125VAC.
   • COM (común): 3A/125VAC.
   • El número de unidades de carga de la unidad de carga de la unidad de carga de la unidad de carga será el siguiente:
3. Salida de la sirena: 12V DC + salida y GND para la conexión a la sirena.
4. Entradas digitales: DIN1/2 para la conexión a sensores o detectores con cable con GND como punto de tierra.

IV. Indicadores LED

1. Las hormigasSe conecta a la antena GSM/3G/4G.
2. Señales (SIG):
   • Parpadeos por segundo (rápido): Registrándose en la red celular.
   • No se puede registrar a la red bien.
   • Parpadeos por 2 segundos: estado normal.
3. Receptor de transmisión (REL)Se enciende cuando se llama y el relé funciona.
4. ReinicioPresione y mantenga presionado para restablecer el valor predeterminado de fábrica. Reinicia automáticamente después de 8 segundos si tiene éxito.
5. Se ejecuta:
   • Flashes por 1 segundo: Conectado con éxito a la red celular.
   • OFF: No se puede conectar a la tarjeta SIM o no registrada a la red celular.
6. El valor de las emisiones de CO2:
   • Parpadeos por 0,5 segundos (rápido): ocurrencia de la alarma. Tiempo de parpadeo de acuerdo con la configuración previa.
   • Desactivado: estado normal, sin alarma.
7. El ARM: encendido cuando el dispositivo está activado, apagado cuando está desactivado.

V. Especificaciones técnicas (en formato de tabla)
